連続鋳造で完璧なバランスを達成することは、今日でも鉄鋼メーカーにとって重要な課題です。装置のサイズが小さすぎると、初期凝固段階で樹枝状結晶を効果的に破壊できません。逆に、サイズが大きすぎると、激しいメニスカス乱流が発生します。この過剰な力は、多くの場合、深刻なモールドパウダーの捕捉や壊滅的な表面欠陥を引き起こします。これらのシステムのサイジングは、決して単純な推測ゲームではありません。複雑な電気的および空間的現実と並行して厳密な冶金学的目標を調整することが積極的に必要です。エンジニアは、最適な溶鋼の流れを保証するために、複数の変数を慎重に評価する必要があります。このガイドは、特定の連続鋳造パラメータに必要な正確な能力を決定するのに役立つ堅牢なフレームワークを提供します。セクションのサイズを評価し、電気容量の制限に適合させ、潜在的な製造パートナーを適切に調査する方法を学びます。これらの明確な手順に従うことで、高い資本効率と工場現場での厳格な冶金コンプライアンスが保証されます。
生産能力は断面サイズと鋼グレードによって決まります。 ビレット、ブルーム、スラブの各キャスターには、非常に異なる磁気誘導強度が必要です。
本質的に大きいほど良いというわけではありません。 過剰な撹拌力は表面欠陥やスラグの混入につながります。正確な周波数制御は、生の電力よりも重要です。
設置は設計を決定します。 内部金型と外部金型の制約により、ユニットの物理的な設置面積と冷却要件が決まります。
サプライヤーの検証は必須です。 信頼できる金型電磁撹拌機のサプライヤーは、製造前に冶金シミュレーション データ (ローレンツ力モデリングなど) を提供する必要があります。

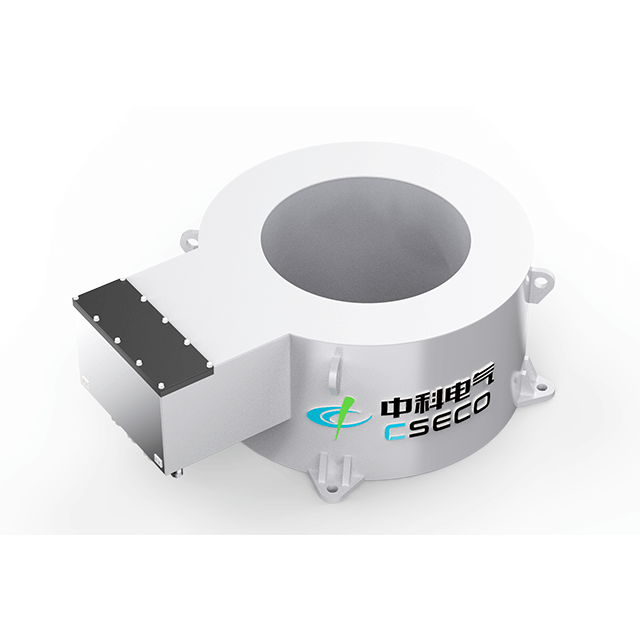

金型電磁撹拌機 を選択する場合は、精度がすべてです。不適切なサイズのユニットを選択すると、連続鋳造プロセス全体で連鎖的な障害が発生します。オペレータはこれらの問題に気づくのが遅すぎることが多く、その結果、ビレットのグレードが低下したり、完全にスクラップになったりすることがあります。ユニットのサイズが小さすぎる場合と大きすぎる場合の両方に関連する特定のリスクを理解する必要があります。
撹拌力が不足すると、十分な溶鋼回転が得られません。この装置には、成長する樹状突起の先端を折る力がまったくありません。こうなると等軸晶率は頑固に低いままになります。柱状結晶はストランドの中心に向かって衰えることなく成長し続けます。この状態では、中心線偏析と内部気孔率が完全に解決されないままになります。冶金エンジニアは、品質検査中に重大な配管や構造上の弱点を即座に発見します。パワーが不足しているユニットでは、投資収益率はほぼゼロになります。
多くの工場管理者は、電力が増えれば品質も向上すると誤解しています。しかし、過剰な電磁力はメニスカスの安定性を著しく乱します。流体の激しい回転により、金型表面付近に深い渦が発生します。この乱流により、浮遊するモールドパウダーが凝固中のスチールシェルに直接捕捉されます。これは、深刻なスラグの混入、深い表面亀裂、および材料の大幅な劣化につながります。さらに、特大のユニットを稼働させると、毎日大量の電気エネルギーが無駄になります。
最終的な目標には、高度に制御された均一な回転磁場を作成することが含まれます。溶鋼の流れを正確に最適化したい。撹拌速度は、樹状突起を剪断するのに十分な強さを維持する必要があります。同時に、臨界メニスカス速度閾値を超えてはなりません。業界標準では一般に、表面速度を 0.3 ～ 0.4 メートル/秒未満に保つことが推奨されています。このスイートスポットに到達するには、容量を正確に計算する必要があります。
適切な容量を決定するには、キャスティング フォーマットの物理的寸法を評価する必要があります。対象となる鋼種の冶金的特性も大きな役割を果たします。クリア メーカーに問い合わせる前に、 モールド電磁スターラーの仕様を定義する必要があります。
鋳造フォーマットが異なれば、まったく異なる電磁的アプローチが必要になります。撹拌コイルと液体コアの間の物理的な距離によって、必要な電力入力が決まります。
ビレットとブルーム: 小さな正方形のセクションには、非常に特殊な侵入深さが必要です。通常、オペレーターはここで回転撹拌モードを使用します。小さなビレット (例: 120x120mm) は、絶対的な出力はそれほど必要としませんが、正確な高周波制御が必要です。大きなブルーム (例: 300x400mm) には、深い磁気浸透が必要です。これには、より堅牢なコイルとより低い周波数設定が必要です。
スラブ: 幅広スラブキャスターは特有の課題に直面しています。単純な回転フィールドでは、幅 1500 mm のスラブを均一にカバーすることはできません。これらのフォーマットにはデュアルコイルまたはマルチモード設計が必要です。エンジニアは、バタフライ磁場や移動磁場を導入することがよくあります。これらの複雑な構成は、より幅広い凝固プロファイルを管理し、局所的な流れのデッドゾーンを防ぎます。
フォーマットタイプ | 代表的なセクション範囲 | 推奨撹拌モード | 冶金学の主な焦点 |
|---|---|---|---|
小さなビレット | 100mm～150mm角 | 回転磁場 | 表面品質とわずかな偏析の減少 |
大輪の花 | 200mm～400mm角 | ロータリーまたはデュアルロータリー | 中心線偏析のための深い溶け込み |
薄いスラブ | 厚さ50mm～90mm | 進行する磁場 | メニスカスの安定化と熱分布 |
厚いスラブ | 厚さ200mm～300mm | バタフライまたはマルチモード | 拡張幅プロファイル全体にわたる均一な流れ |
鋼の化学組成によって、必要な流体の流速が決まります。高炭素鋼および特殊合金は、中心線偏析の影響を非常に受けやすいことがわかっています。これらのグレードでは、通常、下部金型領域で 0.4 ～ 0.6 m/s の範囲の強力な流体流速が必要です。逆に、低炭素グレードは表面の亀裂やスラグの巻き込みに対してより敏感であることがわかります。より穏やかな撹拌プロファイルが必要です。ユニットは、グレードの組み合わせ全体を処理できるダイナミック レンジを備えている必要があります。
現代のプラントは、スループットを最大化するために鋳造速度の高速化を継続的に推進しています。ただし、鋳造速度が速くなると、鋳型内での鋼の滞留時間が大幅に短縮されます。溶融金属は活性磁性ゾーンをより速く通過します。補償するには、磁場のアクティブゾーンの長さと強度を調整する必要があります。高速キャスターでは、液体コアへの十分なエネルギー伝達を確保するために細長いスターラー設計が必要となることがよくあります。
鋳造パラメータを定義したら、それを電気要件に変換する必要があります。このステップは冶金理論と電気工学の橋渡しとなります。信頼性の高い 電磁スターラーは 、特定の周波数で特定の磁束密度を提供する必要があります。
容量の中心的な指標は中心磁気誘導で、通常はガウスまたはテスラで測定されます。この誘導能力を金型の壁の厚さに合わせる必要があります。銅チューブ素材は強力な電磁シールドとして機能します。磁気エネルギーの大部分が鋼鉄に到達する前に吸収され、偏向されます。
金型壁が厚いと、当然、このシールド効果を克服するためにより高い入力電力が必要になります。さらに、特殊な銅合金が問題を複雑にします。銅-クロム-ジルコニウム (Cu-Cr-Zr) などの材料は、優れた耐摩耗性を備えていますが、銀含有銅 (Cu-Ag) と比較すると導電率が異なります。 Cu-Cr-Zr モールドにアップグレードする場合、まったく同じ内部撹拌力を実現するには、より高容量のユニットが必要になる可能性があります。
生の電力は周波数制御なしでは意味がありません。周波数は、磁場の「表皮深さ」または浸透能力に直接影響します。
低周波機能: 深い浸透には低周波が必要です。これは、大きなブルームやスラブの用途には絶対に不可欠であることがわかります。標準システムでは、ローレンツ力をストランドの中心に深く押し込むために、2Hz または 3Hz に低下する場合があります。
調整可能な周波数ドライブ: 最新のマルチグレード鋳造作業には柔軟性が求められます。調整可能な低周波電源の重要性を評価する必要があります。ほとんどの高品質システムは 1Hz ～ 10Hz でスムーズに動作します。この調整機能により、オペレーターはさまざまな鋼種の撹拌強度をその場で微調整できます。
大容量ユニットには大量の電流が流れます。これらのコイルを継続的に実行する場合の運用コスト (OPEX) を評価する必要があります。ただし、この電気コストと製品不良率の削減とのバランスを直接考慮する必要があります。適切なサイズのユニットにより、下流の欠陥が大幅に減少します。その結果、最高品質の収量が増加し、ほとんどの場合、毎日の電力消費コストが相殺されます。
最も完璧に計算された容量であっても、鋳造機に物理的に適合しなければ意味がありません。実装の現実により、多くの場合、エンジニアは妥協したり、高度にカスタマイズされたソリューションを模索したりする必要があります。
既存の機器のスペース制限を慎重に評価する必要があります。金型発振器とウォーター ジャケットの周囲は狭いことで知られています。
古い連続鋳造機 (CCM) を改造すると、スターラー コイルの物理的体積が厳しく制限されることがよくあります。内部インモールド設計を選択した場合、コイルは既存のウォーター ジャケット ハウジング内に収まる必要があります。これにより、鉄心と銅巻線の物理的なサイズが大幅に制限されます。外部取り付けにより、より大型で高容量のコイルを収容できるスペースが広がります。ただし、外部取り付けではコイルが溶鋼からさらに遠くに配置されるため、物理的なギャップを埋めるためにさらに多くの電力が必要になります。
電磁場は膨大な量の熱を発生します。高容量ユニットは、連続動作中に重大な熱負荷を生成します。致命的な機器の故障を防ぐために、この熱を積極的に管理する必要があります。
これらのシステムには、専用の純水内部冷却システムが必要です。標準的な植物水をそのまま使用することはできません。通常、冷却仕様には次のものが含まれます。
低導電率: アーク放電やコイルの短絡を防ぐために、水は超純度 (多くの場合 2 マイクロジーメンス/cm 未満) を維持する必要があります。
安定した圧力: システムは、中空の銅導体に水を押し込むために、一定の圧力 (通常は 10 ～ 15 bar) を必要とします。
高流量: 適切な流量により、繊細なエポキシ絶縁材料を保護するのに十分な速さで熱が除去されます。
よくある間違い: 多くのプラントは撹拌能力をアップグレードしますが、純水冷却スキッドのアップグレードに失敗します。この不一致により、設置後数か月以内にコイルの過熱や早期故障が必然的に発生します。
この機器を購入するには、真のエンジニアリング パートナーシップが必要です。標準モーターのように購入することはできません。 、プロ仕様の高品質な金型電磁スターラーを 既製で潜在的な製造パートナーを徹底的に評価する必要があります。
営業担当者の推測のみに基づいた容量の推奨を決して受け入れないでください。信頼できる 金型電磁撹拌機のサプライヤーは 、包括的な 3D 電磁および流体の流れのシミュレーションを提供する必要があります。業界標準のソフトウェア (ANSYS Maxwell や FLUENT など) を使用して、特定の型内のローレンツ力をモデル化する必要があります。製造を開始する前に、提案された容量が必要な流体速度を生成することを数学的に証明する必要があります。
サプライヤーのエンジニアリングの柔軟性を評価します。既存のウォーター ジャケットにシームレスにフィットするようにコイルの設計を調整していますか?それとも、高価なプラントの改造が必要な標準モデルの受け入れを強制されるのでしょうか?優れたサプライヤーは、正確な空間的制約内で容量を最大化するために鉄心と銅巻線を設計します。このカスタム アプローチにより、数週間にわたるインストールのダウンタイムが節約されます。
タンディッシュ直下の環境は非常に過酷です。周囲温度が上昇します。水分は一定です。ユニットの製造品質に関する透明性のあるデータを要求する必要があります。
絶縁規格: クラス H 以上のコイル絶縁定格を探してください。これにより、ユニットは激しい温度スパイクに耐えることができます。
エポキシ ポッティングの品質: サプライヤーは真空圧力含浸 (VPI) 技術を使用する必要があります。これによりエポキシから気泡が除去され、内部アーク発生が防止されます。
信頼性メトリクス: 実際の製鉄所環境に基づいた保証平均故障間隔 (MTBF) データを要求します。
ベスト プラクティス: 同様の鋳造機で現在サプライヤーの機器を使用しているリファレンス プラントへの訪問をリクエストします。オペレーターと直接話すことで、実際の機器の寿命についての貴重な洞察が得られます。
適切な容量を選択するには、理論上の冶金目標と鋳造機の物理的制約を橋渡しする必要があります。深い磁気浸透の必要性と、メニスカスの乱流および空間制限のリスクとのバランスをとらなければなりません。精密なサイジングにより、表面品質を犠牲にすることなく内部欠陥が排除されます。
プロジェクトを前進させるには、すぐに次の手順を実行してください。
ウォーター ジャケットの寸法や発振器のクリアランスを含む、正確な金型図面を作成します。
最も偏析に敏感で亀裂に敏感な合金に注目して、鋼グレードの混合全体を文書化します。
将来の ROI を測定するために、現在の不良率の明確なベースラインを確立します。
認定メーカーと相談して、カスタマイズされた 3D 容量シミュレーションをリクエストしてください。
A: 適切なサイズでメンテナンスされたユニットは、通常 5 ～ 10 年間使用できます。寿命は冷却水の純度と内部断熱材の完全性に大きく依存します。ただし、容量の不一致により、深刻なオーバードライブが発生することがよくあります。これにより過剰な熱が発生し、エポキシポッティングが急速に劣化し、早期のコイル故障の原因となります。
A: いいえ。物理ハードウェア容量によって最大パフォーマンス制限が設定されますが、1 つの設定を普遍的に使用することはできません。オペレーターは、異なるグレードの制御キャビネットを介して電流と周波数を積極的に調整する必要があります。亀裂に敏感な鋼には、より穏やかな撹拌パラメーターが必要ですが、偏析に敏感な高炭素鋼には、より深く、より強力な磁気浸透が必要です。
A: 銅モールドは強力な電磁シールドとして機能します。鋳型の壁が厚いと、磁場が溶鋼に到達する前に磁場を吸収して大幅に減衰します。より厚い壁や、Cu-Cr-Zr などのより密度の高い材料にアップグレードすると、まったく同じ内部撹拌力を実現するために、より大容量の撹拌機を実装する必要があります。
