混入金属の除去が不十分だと、下流の機器の致命的な故障に直接つながります。また、製品の汚染や、費用のかかる施設のダウンタイムの原因にもなります。すべての工場管理者は、こうした厳しい運用上のリスクを理解しています。標準的な既製の磁気分離器は産業用途の約 80% に適合しますが、基本ユニットを複雑な環境に強制的に投入すると重大なリスクが生じます。私たちはこれらの隠れた危険を注意深く観察する必要があります。この記事では、より適切な意思決定を行うための、エンジニアリングに焦点を当てた客観的なフレームワークを提供します。カスタム構築ユニットの初期費用とリードタイムの延長が、長期的な運用上のセキュリティによって本当に正当化されるかどうかを判断する方法を学びます。アプリケーションの制約、仕様のマッピング、サプライヤーの審査についてご案内します。この知識を活用すれば、施設を効果的に保護できます。

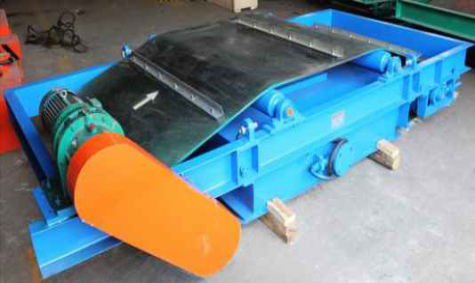

ベースラインの成功基準を定義すると、標準装備の制限を理解するのに役立ちます。標準的な 電磁分離器は、 理想的な条件下では非常に優れた性能を発揮します。これらの条件には通常、予測可能な負担の深さと標準のベルト幅が含まれます。周囲温度も安定して涼しく保つ必要があります。これらの完璧なセットアップでは、標準ユニットがはぐれ金属を効率的に捕捉します。クラッシャーやシュレッダーを突然の衝撃から守ります。ただし、産業上の現実がこれらの理想的なテスト パラメーターと完全に一致することはほとんどありません。
仕様不足によるコストは、施設の収益性に重大な損害を与えます。標準ユニットを複雑なセットアップに適合させると、あらゆる場所に隠れた危険が生じます。標準的な磁石が工業用の高熱にさらされると、頻繁にコイルが焼損することがよく観察されます。コイル内部の絶縁は急速に劣化します。さらに、逃した不純物鉄は弱い磁場を簡単にすり抜けてしまいます。この漂遊金属は、その後、高価な下流の加工機械を破壊します。エンクロージャに内部電気的障害を含めることができない場合、安全コンプライアンスも大幅に低下します。 1 台の細断クラッシャーの経済的影響は、安価な磁石を購入することで得られる初期費用をはるかに上回ります。
長期的な運用利益と障害ゼロの保護に視点を移す必要があります。カスタマイズにより、大規模な機械的損失を防ぎます。これにより、設備投資が単純な購入から戦略的な信頼性への投資に変わります。カスタム ユニットに投資すると、継続的なメンテナンス介入が大幅に削減されます。メンテナンス チームは焼けたコイルの修理にかかる時間を短縮できます。また、脆弱な機器に対する絶対的なダウンストリーム保護も保証します。オーダーメイドの設計は、コンベアの形状と材料の流れに直接適合します。
コンベアの異常な形状や過度のベルト速度により、標準的な分離作業が台無しになることがよくあります。最新の加工工場では、これまで以上に速く材料を送り出すことができます。標準ユニットは、ベルト速度が通常のフィート/分 (FPM) 制限を超えると急速に故障します。磁場には、高速で移動する浮遊金属を捕捉するのに必要な曝露時間がまったくありません。材料が流れていくにつれて、重い鉄片が製品の流れの中に閉じ込められたままになります。これに対処するには、エンジニアはカスタムのポールピースを設計する必要があります。これらの特殊なポールピースは磁場を異なる方法で投影します。非標準のトラフベルトにも完全に対応します。これにより、ベルト幅全体にわたって磁気が最大限に到達することが保証されます。
極度の負荷深さは、標準磁石にとって別の重大な課題を引き起こします。磁気到達距離は、磁石面からの距離が増加するにつれて指数関数的に減少します。この低下は、磁束線に関する基本的な物理法則を表しています。標準的なガウスまたはテスラの評価は、離れた場所でテストすると不十分になります。ここではカスタムコイル構成が厳密に必要になります。高密度の材料に必要な、深く浸透する磁場を生成します。大量に採掘された鉱石や圧縮された骨材の流れを考えてみましょう。これらの高密度素材は物理的なシールドとして機能します。彼らは、不純物をコンベアベルトに強く押し付けます。重い岩石を通して鉄を引き抜くのに必要な強力な力を提供できるのは、特注で巻かれた電磁石だけです。
過酷な動作環境では、標準的な電気機器が容赦なく破壊されます。周囲の熱が高いと、コイル抵抗が増加するため、電磁石の性能が急速に低下します。危険または爆発性の粉塵環境では、特定の ATEX または OSHA 準拠のエンクロージャが必要です。標準のエンクロージャでは、空中に浮遊する可燃性粉塵に火花が発生し、発火する可能性があります。化学プラント内の腐食性の高い雰囲気は、標準的なスチール製ハウジングを急速に腐食させます。これらの過酷な地域には、カスタムの冷却システムとケーシング システムを導入する必要があります。高度な油冷設計または強制空気システムにより、電磁石コアの熱劣化を防ぎます。灼熱の鋳造環境内であっても磁石を強力に作動させ続けます。
機能を特定の運用結果にマッピングすると、カスタム ビルドが確実に成功します。運用上の問題をエンジニア向けの正確な技術指標に変換する必要があります。曖昧な要求は、適切に最適化されていない設計に直接つながります。単純に「強力な磁石」を要求した場合、エンジニアは必要なコイル パラメータを正確に決定できません。物質の流れ、気候、構造上の限界に関する具体的なデータを提供する必要があります。この詳細なマッピングにより、最終設計で特定のサイトの課題が確実に解決されます。
カスタム プロジェクトでは、コア メトリクスを正確に定義することは交渉の余地がありません。メーカーに問い合わせる前に、次の特定のデータ ポイントを収集してください。
致命的な誤解を避けるために、アプリケーションの境界を明確に定義する必要があります。会話の早い段階で、自分のアプリケーションを他の磁気テクノロジーと区別してください。サプライヤーには、乾燥した原料から混入金属を正確に抽出する必要があることを理解してもらいます。を探しているわけではありません。 溶融金属の混合に使用される撹拌機が液体のアルミニウムや鋼を動かすには、まったく異なるローレンツ力工学が必要です。セパレータは単に静止した鉄製物体を上方に持ち上げるだけです。これらのテクノロジーを混同すると、貴重なエンジニアリング時間が無駄になります。 電磁スターラー
電源とシステムの統合には、慎重なカスタム計画が必要です。カスタムのコントロールパネルと特殊な整流器により、電磁石の最適な機能が維持されます。電圧降下と電力サージを効果的に管理します。これらのカスタム パネルを既存のプラント PLC に直接統合します。このシームレスな統合により、ネットワーク全体の予知保全監視が可能になります。プラントのオペレーターは、リアルタイムのパフォーマンスアラートを中央制御室で直接受信します。コイル温度と消費電力を同時に監視できます。
多くの場合、耐久性の高い標準ユニットを評価すると、かなりの時間と費用が節約されます。場合によっては、ハイスペックの標準ユニットが運用上のギャップを完全に埋めることがあります。必ずしも完全にカスタムのプロトタイプが必要なわけではありません。たとえば、堅牢な標準シリーズでは、箱から出してすぐに混入鉄を継続的に除去できます。統合された冷却機構と重いマンガン装甲プレートを備えています。耐久性の高いシリーズに標準的な変更を加えるだけで十分かどうかを自問してください。取り付けブラケットを調整するか、電気エンクロージャをアップグレードすると、問題が完全に解決される可能性があります。
セミカスタムのアプローチを検討すると、強力な中間点が得られます。モジュール式アップグレードにより、エンジニアリングコストと長いリードタイムの両方が節約されます。標準の既製コイルと特注のサスペンション フレームを組み合わせることができます。標準の自動洗浄ユニットに特殊な耐熱ベルトを追加することもできます。このセミカスタム戦略は、完全オーダーメイドのシステムの利点の 90% を実現します。カスタムコイル巻線に伴う待ち時間を大幅に短縮します。
簡単なリスク評価フレームワークは、修正された標準ユニットと完全なカスタムユニットのどちらを選択するかを決定するのに役立ちます。変更された標準ユニットが許容できない妥協をもたらすかどうかを評価する必要があります。効率の低下や軽度の安全上のリスクを考慮してください。構造化されたマトリックスを使用して、これらの要素を客観的に比較検討します。
リスク評価: 修正された標準と完全なカスタム
| 評価基準 | 修正標準ユニット | 完全カスタム設計ユニット |
|---|---|---|
| リードタイム | 通常4～8週間 | 通常 12 ～ 20 週間 |
| エンジニアリングの複雑さ | 低 (事前テスト済みのコアコンポーネント) | 高 (FEA とプロトタイピングが必要) |
| 深い負担の浸透 | 中程度（標準コイルによる制限あり） | 最大 (最適化された磁束投影) |
| 過酷な環境に対する回復力 | 適切 (標準のアップグレードされたエンクロージャ) | 優れた (専用の熱管理) |
エンジニアリングとシミュレーションの機能を評価することで、コストのかかる設計の失敗を防ぎます。 3D 磁場モデリングを利用するサプライヤーを探してください。有限要素解析 (FEA) はカスタム設計にとって非常に重要です。有能なエンジニアは FEA ソフトウェアを使用して磁気設計を仮想的に証明します。これらは、磁束線が特定の負担の深さとどのように相互作用するかをシミュレートします。彼らは製造が始まるずっと前にこれを行います。この仮想テストにより、最終製品が約束された抽出強度を確実に発揮できるようになります。
透明性の高いプロトタイピングと包括的な材料テストが求められます。信頼できるパートナーは常に、実際のバルク材料の物理サンプルを要求します。彼らは独自の実験室で材料の磁化率をテストします。また、耐荷重性も直接測定します。重くて湿った粘土は、乾いた砕いたコンクリートとはまったく異なる挙動をします。この物理的テストにより、理論上の設計エラーが実際の現場での故障となるのを防ぎます。
実装の現実と設置要件を率直に評価します。カスタムのリードタイムについては、選択したサプライヤーと率直に話し合ってください。カスタムビルドでは、図面の承認から最終納品まで 12 ～ 20 週間かかることがよくあります。カスタムコイル巻線と特殊なエンクロージャ製造により、納期が大幅に延長されます。構造上の設置面積要件を早めに確認してください。カスタムの高強度磁石の重量は、既存の永久磁石の 2 倍になる可能性があります。コンベヤ構造には大幅な鉄筋補強が必要な場合があります。
設置後のサービスと機器の寿命に重点を置きます。カスタム スペアパーツに直接アクセスできることを確認します。サプライヤーが緊急時に現地のコイル巻き戻しサービスを提供しているかどうかを確認してください。最終契約に署名する前に、包括的なメンテナンス文書をリクエストしてください。独自の冷却システムのメンテナンス方法を誰も知らなければ、カスタム マシンは役に立ちません。サプライヤーが詳細な電気回路図と予防保守スケジュールを提供していることを確認してください。
カスタムユニットのリクエストは、施設の稼働時間と作業者の安全に対する戦略的投資を意味します。厳しい運用パラメータを扱う場合、それは決して贅沢ではありません。不適切な標準機器に依存すると、最終的には故障が発生し、多額の費用がかかる生産停止が保証されます。
次のプロジェクトでは厳格な評価ファネルに従ってください。まず、環境の厳しさを評価してください。次に、正確な物理的および電気的仕様を定義します。カスタム ビルドにコミットする前に、常に、耐久性の高い標準的な代替案を除外するようにしてください。最後に、シミュレーションとテストの能力に基づいて、専門のエンジニアリング パートナーを精査します。
加工機械を保護するために今すぐ行動を起こしてください。プラントのエンジニアや調達マネージャーに、徹底的な材料監査を依頼するよう奨励してください。技術営業専門家との磁場に関する詳細なコンサルティングをスケジュールします。抽出プロセスを最適化することで、生産ライン全体を今後何年にもわたって安全に保つことができます。
A: カスタム ユニットのコストは通常、標準モデルより 20% ～ 50% 高くなります。このプレミアムには、複雑なエンジニアリング時間、特殊なコイル巻線、およびカスタム エンクロージャの製造が含まれます。ただし、この先行投資は、下流の機械の壊滅的な故障を防ぎ、予定外のダウンタイムを排除することで、すぐに相殺されます。
A: 完全にカスタム設計の場合、納期は 12 ～ 20 週間かかると予想されます。独自の冷却システムの設計、耐久性の高いカスタム コイルの巻線、特殊な ATEX エンクロージャの固定により、標準的な既製オプションを超えて製造スケジュールが大幅に延長されます。
A: はい、ただし慎重な構造計画が必要です。カスタム電磁石は通常、永久磁石よりもかなり重いです。既存のコンベヤ構造がより重い積載量をサポートできることを確認する必要があります。また、専用の電源インフラストラクチャとカスタム制御整流器を設置する必要もあります。
A: コンベア ベルトの幅、ベルト速度、積載物の最大深さの正確な測定値を収集します。バルク材料の密度と水分含有量を文書化します。最後に、利用可能な電源電圧を確認し、捕獲する必要がある混入金属の特定のサイズをリストします。
