スラブ 電磁撹拌機は、 現代の連続鋳造作業において重要な役割を果たしています。固化ストランドの奥深くにある中心線の偏析を積極的に緩和します。また、さまざまな鋼グレードにわたって等軸結晶粒率も向上します。撹拌効率が低下すると、生産上の重大なリスクに直面します。冶金上の欠陥は急速に急増します。これらの撹拌システムは、あらゆる製鉄所にとって多大な設備投資となります。パフォーマンス低下の根本原因を早期に正確に診断する必要があります。そうすることは、高価な修理や完全な交換を行う前に非常に重要です。
このガイドは、プラント エンジニア向けの包括的な診断フレームワークを提供します。現在の設備の劣化状況を徹底的に評価するお手伝いをいたします。根本的な原因が熱、電気、機械、または仕様関連の問題に起因するかどうかを判断できます。これらの要素を理解すると、技術的に適切な解決策を計画するのに役立ちます。
通常、パフォーマンスの低下は、冷却システムの故障、コイル絶縁の劣化、または機械的シールド (ギャップの変化) という 3 つの主要な領域に遡ります。

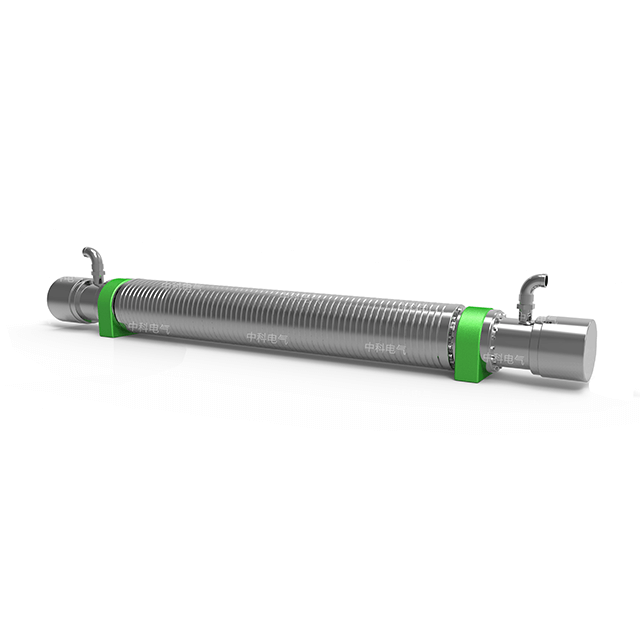

ロール電磁セットアップで強力な推力を維持するには、スラブシェルを貫通するための厳密なアライメントと特定の周波数調整が必要です。
現在の運用の現実に照らしてベースラインのスラブ電磁スターラーの仕様を評価することは、修理か交換かを決定するための最初のステップです。
信頼できるスラブ電磁撹拌機のサプライヤーを選択するには、熱管理とカスタム周波数制御へのアプローチを精査する必要があります。
劣化した撹拌システムを稼働させると、冶金品質基準に直接悪影響を及ぼします。磁束密度の減少は、中心線の空隙率の増加と直接相関します。また、深刻な炭素偏析も悪化します。溶質鋼では、凝固最前線から溶質が豊富な液体を洗い流すために連続的な流体の流れが必要です。等軸晶帯は撹拌力が弱まると収縮します。柱状結晶が中心に向かって絶え間なく成長します。この構造変化により、スラブコア内に不純物が捕捉されます。
この品質の低下は、直ちに大幅な収量の損失につながります。私たちはこのパフォーマンス損失を財務的な観点から重視しています。高価値の鋼種には内部欠陥が最も多く発生します。電磁鋼板は、その重要な磁気特性を失います。 API パイプグレードは、水素による亀裂を非常に受けやすくなります。品質管理チームは、これらの欠陥のあるスラブを商用グレードにダウングレードする必要があります。特殊合金のグレードダウンによる収益への影響は、鋳造の利益率を破壊します。
工場管理者は最終的に重要な決断の基準に直面します。撹拌の弱さを補うために運用上の回避策を採用することがよくあります。連続キャスト速度を遅くするのは一般的な一時的な解決策です。鋳造速度を下げると、弱まった磁場により溶融池を撹拌する時間が長くなります。ただし、これにより、1 日の総トン数が大幅に減少します。生産量の損失による経済的ペナルティは、最終的には設備介入のコストを超えます。生産速度の低下により毎日のスケジュールが左右される場合は、スターラー ハードウェアを修理する必要があります。
冷却水インフラの故障は、電力損失の最も頻繁な原因の 1 つです。内部の銅コイルには大電流が流れます。熱暴走を防ぐために、高度に精製された冷却水が必要です。水質が悪いと、溶解したミネラルがシステム内に侵入します。これらの鉱物は中空の銅導体の内部に沈殿し、スケールを形成します。スケールは非常に効果的な断熱材として機能します。銅から熱が逃げるのを防ぎます。
水の流れが制限されると、コイル内で局所的な過熱が発生します。銅は正の抵抗温度係数を示します。温度が上昇すると、電気抵抗が急増します。このより高い抵抗により、電源からの電流の流れが妨げられます。したがって、障害が発生すると 電磁スターラーに 、著しく弱い磁場が出力されます。基本的な水の化学的管理が間違っているため、完全に撹拌力が失われます。
絶縁劣化はさらに深刻な問題を引き起こします。メーカーは銅コイルを高度なエポキシおよびマイカ絶縁システムで包みます。この絶縁体は長年の使用により徐々に劣化します。継続的な熱サイクルにより、この避けられない破壊が促進されます。素材は伸縮を繰り返します。樹脂マトリックス内に微小亀裂が形成されます。湿気や導電性の塵は、最終的にこれらの微細な亀裂に侵入します。
この故障は、微妙な巻線間短絡を引き起こします。電流は銅コイルのいくつかのループをバイパスします。コイルの実効巻数が減少します。アンペアターンは総磁界強度を定義します。磁場はバイパスされた巻線に正比例して低下します。このような軽微な短絡によって主電源の地絡警報が作動することはほとんどありません。制御画面ではシステムは機能しているように見えますが、溶鋼が受ける撹拌エネルギーは不十分です。
磁気コアが飽和すると、システムの電力がさらに奪われます。コアはシリコン鋼の積層体で構成されています。メーカーはプレート間の導電性を防ぐために各積層をコーティングします。動作温度が高いと、時間の経過とともにこの層間コーティングが劣化します。渦電流が鋼板の間を自由に流れ始めます。これらの迷走電流は大量の寄生熱を生成します。これらはコアアセンブリの透磁率を低下させます。コアは磁束を効果的にストランドに放射できなくなります。
物理的距離は、逆二乗則に基づいて磁場の強さを決定します。エアギャップの拡大により、パフォーマンスが急速に損なわれます。構造上の摩耗は、鋳造船首全体で自然に発生します。金型ハウジングとサポート フレームは、多大な熱的および機械的ストレスを受けます。ベアリングが磨耗します。サポートブラケットが曲がってしまいます。この構造疲労により、撹拌面と溶鋼との物理的距離が増加します。
エアギャップが数ミリメートル余分にあるだけでも、磁場の侵入は大幅に減少します。液体鋼は単に撹拌力を感じません。メンテナンスチームは、真の根本原因が純粋に機械的な調整にある場合、電気的なゴーストを追跡することがよくあります。
干渉は、複雑なローラー構成において大きな課題となります。プラントのエンジニアは、ロール電磁維持するのに常に苦労しています。 セットアップこれらのシステムは、ストランドサポートロールの内部または直後に撹拌コイルを収容します。ロール自体は厳密に非磁性でなければなりません。この用途ではオーステナイト系ステンレス鋼が標準です。 で強力な推力を
ただし、非磁性ロールの素材は極度の熱の下では時間の経過とともに劣化します。メンテナンスチームは、摩耗したロールを誤って標準的な強磁性鋼の代替品を使用して交換することがあります。強磁性ロールは磁気スポンジとして機能します。磁場が溶融ストランドに到達する前に磁場を吸収します。スターラーは、溶鋼を動かす代わりに、サポート ロールを磁化することですべてのエネルギーを無駄にします。
金型の銅の磨耗もシステムのパフォーマンスに影響を与えます。モールドスターラーは一次銅板のすぐ後ろに設置されています。銅は交流磁場に対する電気シールドとして機能します。銅板の厚さによって、銅板を貫通するのに必要な正確な周波数が決まります。下降するスチールからの絶え間ない摩擦により、銅の表面が摩耗します。メンテナンス担当者は、定期的な改修中にプレートを薄く機械加工します。
銅の厚さのこうした変化により、電気シールド効果が完全に変化します。銅板が薄いほど、高周波電界がより容易に浸透します。金型内で磁場の形状が変化します。撹拌パターンは、制御された回転から乱流の表面波に変わります。金型プレートの厚さが変わるたびに、装置の周波数を再校正する必要があります。
運用上のドリフトにより、知覚されるパフォーマンスの低下が頻繁に発生します。スターラーのハードウェアは完全に健全である可能性があります。多くの場合、問題は周波数とスラブの厚さの不一致にあります。冶金学者は、新しい顧客の注文に応じるためにスラブの寸法を頻繁に変更します。また、キャスト速度を調整してキャスターのスループットを最適化します。動作撹拌周波数を更新せずにこれらのパラメータを変更すると、失敗につながります。
周波数の設定が高すぎると、より厚いスラブ シェルを貫通できなくなります。磁束は外側の凝固表面に完全に集中します。この現象を表皮効果と呼びます。液体コアは撹拌エネルギーを受け取りません。逆に、周波数の設定が低すぎると、溶融物中に十分な電流を誘導できなくなります。電気周波数を凝固シェルのリアルタイムの厚さに正確に一致させる必要があります。
時代遅れの電源装置はパフォーマンスを圧迫します。老朽化した可変周波数ドライブ (VFD) は現代の需要を満たせません。古い低周波インバータは時代遅れのスイッチング技術を利用しています。純粋な正弦波形をコイルに送信することはできません。これらの劣化した波形には、大量の電気高調波が含まれています。
高調波は本質的に寄生周波数です。コイル内に膨大な過剰な熱が発生します。それらは物理的な撹拌力にはまったく寄与しません。最新のシステムは、高度な IGBT ベースの電源を利用して、クリーンな正弦波を保証します。電源が老朽化すると、コイルの動作温度が上昇し、実際の仕事量が減ります。
仕様のドリフトは、効率性を損なう最後のサイレントキラーです。製鉄所は数十年にわたって進化します。もともと基礎構造鉄筋用に設計されたキャスターは、現在では高度な高張力鋼 (AHSS) を生産する可能性があります。これらの複雑な合金には、より強力な内部撹拌力が必要です。元の スラブ電磁撹拌機の仕様では、 新たな冶金学的負担にまったく対応できません。設備は壊れていない。現在のキャスト要件にとっては単に時代遅れであるだけです。
情報に基づいたエンジニアリング上の意思決定を行うには、確実なデータが必要です。巨額の資本予算を承認する前に、厳格な状態監視手順を実施します。適切なテストを行うことで、機械的な問題と致命的な電気的な故障が区別されます。
ベースライン絶縁抵抗テストを実行します。高電圧メガーを使用して、分極指数 (PI) をチェックします。 PI スコアが低い場合は、エポキシの深刻な破壊を示します。
冷却水の流量と導電率を測定します。コイル全体の圧力降下を工場出荷時のベースラインデータと比較します。高い圧力降下により内部スケールが確認されます。
モールド内またはストランド内のガウスメーターの測定値を記録します。この手順は、計画されたメンテナンスのダウンタイム中に実行してください。実際の磁束密度をグリッド全体にマッピングします。この現実世界のマップを元の工場の試運転曲線と比較してください。
電源ケーブルと端子箱のサーモグラフィー画像処理を実施します。接続の緩みや高調波加熱を示す局所的なホットスポットを探します。
修理が正しい選択となるのはどのような場合ですか?問題を外部コンポーネントに切り分ければ、修復の可能性は非常に高くなります。故障した可変周波数ドライブは簡単に交換できます。可逆的な冷却システムのスケーリングは、化学フラッシングによって修復できます。端子ボックスの表面に軽微な損傷がある場合は、局所的な補修のみが必要です。多くの場合、メイン コイル アセンブリに手を触れずに完全なパフォーマンスを復元できます。
交換が義務付けられるのはどのような場合ですか? Megger テストで広範囲にわたるターン間ショートが判明した場合は、ユニットを交換する必要があります。コアのラミネートの深刻な劣化も不可逆的です。現在の鋳造グレードがより高い磁束密度を必要とする場合、アップグレードが必要になります。
コンポーネントがチェックされました | 診断方法 | 警告標識 | 必要なアクション |
|---|---|---|---|
コイル絶縁 | メガー / PI テスト | 読み取り値 < 2.0 メガオーム | 工場出荷時の巻き戻し/交換 |
冷却回路 | 圧力・流量計 | >15% の流量低下 | 化学酸フラッシュ |
磁場の強さ | ガウスメーターグリッド | 中心線で >20% 低下 | エアギャップの確認/交換 |
電源 | オシロスコープ | 高調波歪み | VFDキャビネットのアップグレード |
更新された仕様の起草には、細部への細心の注意が必要です。まず最も厳しい鋼種を計画します。正確なストランド中心で必要な磁束密度を定義します。スラブの最大厚さに基づいて理想的な周波数範囲を指定します。熱弾性を最大限に高めるために、新しいコイルがクラス H またはクラス C の絶縁規格を満たしていることを確認してください。
新しい スラブ電磁撹拌機のサプライヤーを精査することは 、長期的な成功にとって非常に重要です。深いマルチフィジックス モデリング機能を誇るエンジニアリング チームを探してください。数値流体力学 (CFD) を通じて熱管理設計を証明する必要があります。溶融炉心への推力貫入に関するコンクリートの性能保証を求めます。信頼できるパートナーが、お客様の正確な連続鋳造パラメータに基づいてシステムを設計します。
鋳造設備の性能低下が突然または壊滅的な故障になることはほとんどありません。これは通常、熱劣化、機械的磨耗、および動作ドリフトが複合したゆっくりとした結果として現れます。わずかな磁束密度の低下を無視すると、必然的に重大な冶金的不良が発生します。電気的障害を機械的シールドの問題から分離することで、重要なメンテナンス時間を節約できます。
プラントのエンジニアは、包括的な磁気および電気監査を直ちに実施する必要があります。ガウス メーターとメガー テストを使用して、現在のベースラインを確立します。これらの数値を目標とする鋼種の要件と比較してください。このデータを使用して、次のステップを明確に決定します。そうすれば、社内での修理、工場での巻き戻し、または次世代システムのアップグレードが、施設にとって最も堅牢な方法であるかどうかを自信を持って判断できます。
A: プラントのメンテナンス チームは、予測メンテナンス スケジュールに基づいて絶縁抵抗を定期的にテストする必要があります。主要な連続キャスターのターンアラウンド中に徹底的なメガーテストを実施することをお勧めします。頻繁に使用されるキャスターの場合は、3 ～ 6 か月ごとにテストすることで最適な安全性を確保します。この周波数は標準的なデューティ サイクルとよく一致しており、致命的な短絡が発生する前にエポキシの劣化を捉えるのに役立ちます。
A: ロール構成は、独特の機械的課題に直面しています。強い熱応力下でのロールの曲げにより、重要なエアギャップが増加します。ベアリングが摩耗すると、スターラーがストランドからさらに離れます。さらに、メンテナンス時に誤って強磁性の交換用ロールを取り付けた場合、ロールの素材自体がシールド効果を生み出します。これにより、磁場が液体鋼に浸透する前に完全に吸収されます。
A: はい、多くの場合、老朽化した低周波インバーターを最新の IGBT 電源にアップグレードできます。これにより、波の制御が改善され、有害な高調波が低減され、全体的な電気効率が向上します。ただし、新しいドライブ キャビネットでは、物理的なコイルの短絡、著しく劣化したシリコン磁気コア、または内部冷却チャネルの崩壊を克服することはできません。最初にコイルの状態を確認する必要があります。
A: 最新の仕様では、いくつかの重要なパラメータを詳細に説明する必要があります。ストランドの中心線で測定した必要な磁束密度を明確に記載する必要があります。スラブの厚さに必要な特定の低周波数範囲を含めます。最大許容冷却水温度上昇の概要を示します。最後に、厳しい鋳造環境に耐えるために、最小限のクラス H コイル絶縁を要求します。
