産業用マテリアルハンドリングでは、高速な操作スループットと絶対的な安全性のバランスを保つ必要があります。重い鉄金属を扱う場合、従来のスリングやクランプでは不要な摩擦が生じることがよくあります。また、重大な負荷移動のリスクが生じ、セットアップ時間の延長が必要になります。磁気 リフターは、 これらの物理的制約をシームレスに回避します。集中磁場を利用して、鋼製コンポーネントを安全に係合、持ち上げ、解放します。このテクノロジーにより、面倒なリギング構成が完全に不要になります。
昇降ソリューションを評価する調達マネージャーや安全エンジニアにとって、これらのツールを理解することが重要であることがわかります。特定の動作上の制限、構造的な前提条件、および安全しきい値を把握する必要があります。これらのシステムがどのように機能するのか、また貴社の業務にどのように適合するのかを探っていきます。この知識により、防御可能で準拠性の高い設備投資を行うことができます。
操作上の定義: 磁気リフターは、内部磁石構成を使用して、表面を損傷することなく強磁性材料を取り扱うフック下のリフティング装置です。
主なバリエーション: ソリューションは永久磁石、電池駆動磁石、および電気永久磁石に分類され、それぞれが異なる拡張性と電力依存性プロファイルに対応します。
パフォーマンス変数: 最大吊り上げ能力は静的なものではありません。材料の厚さ、表面仕上げ、空隙、荷重の炭素含有量に基づいて劣化します。
コンプライアンスの必須事項: 工業用グレードのリフターは、厳格な安全性試験比率 (通常 3:1 の引き剥がし閾値) を満たし、地域のリフティング規格 (ASME B30.20 など) に準拠する必要があります。
これらのデバイスの背後にある内部物理を理解することで、日常の操作がより安全になります。オペレータは、これらのツールが複雑な電子機器に依存していると誤解することがよくあります。実際、最も一般的なモデルは、シンプルで信頼性の高い機械物理学を利用して、大規模なペイロードを確保しています。

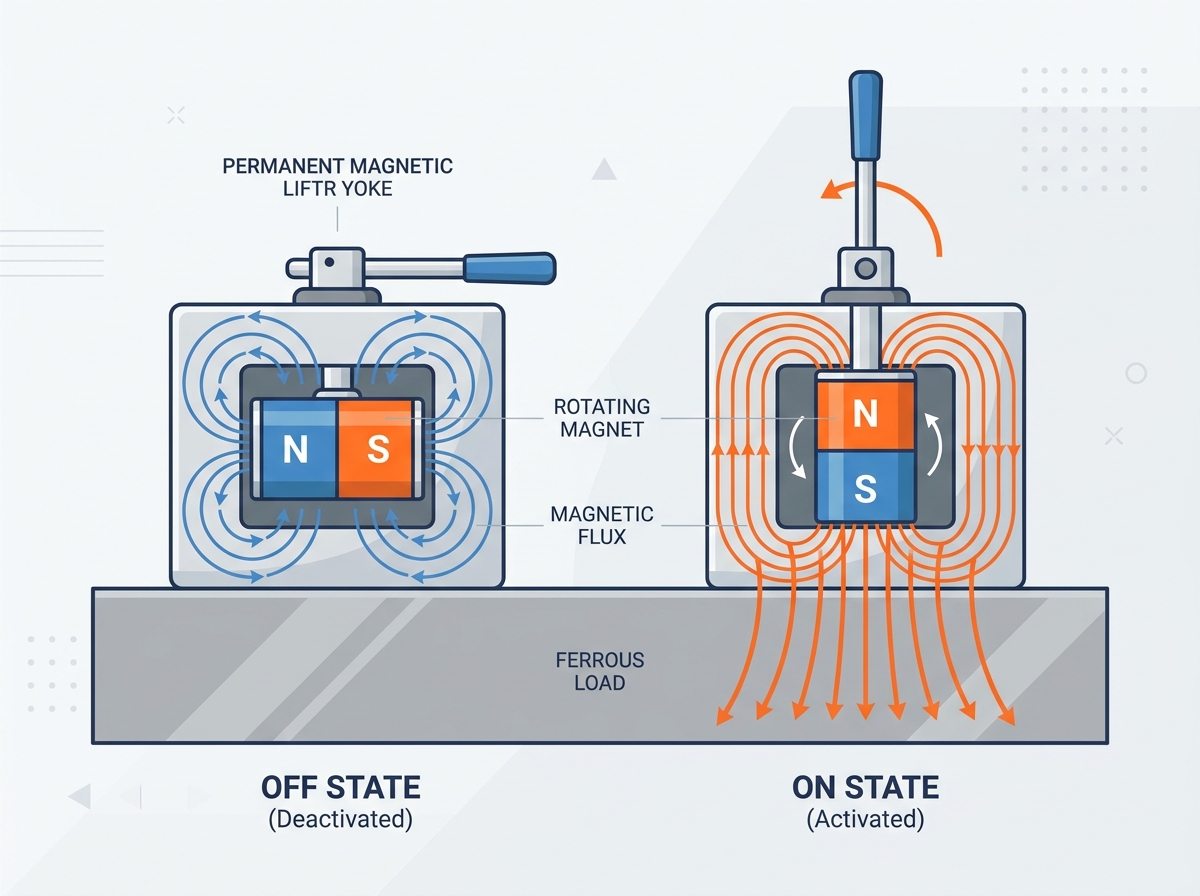

内部機構がこれらの装置の持ち上げ能力を駆動します。標準的な永久セットアップでは、ハンドルを回すと内部のネオジム (NdFeB) 磁石が回転します。この回転により、内側の磁石が外側のハウジングの内側にある固定磁石に対して直接位置合わせされます。この配置により、磁束が鋼製負荷を通って真っ直ぐ下に流れます。堅牢な閉磁気回路を作成します。鋼材は基本的にデバイスの一時的な部分になります。この閉ループは、産業用の吊り上げに必要な巨大な保持力を生成します。
永続的な構成は、製造現場で信じられないほどの安全上の利点をもたらします。負荷を保持するために外部電力を必要としません。この設計により、施設の突然の停電時に重量物が落下するという恐ろしいリスクが排除されます。機械的な調整だけで信頼できます。磁気回路が閉じると、永久にロックされたままになります。オペレーターは、送電網の安定性に関係なくペイロードが安全に保たれることがわかっているため、安心感を得ることができます。この機械的信頼性により、電気的中断が起こりやすい環境では不可欠なものとなります。
機械的なロック機構が致命的な事故を防ぎます。オペレーターは、作動レバーにある専用の安全ブロックを使用します。このブロックは、アクティブな操作中にハンドルを所定の位置に固定します。リフト中に偶発的に停止してしまうことを物理的に防ぎます。作業者が誤ってレバーに衝撃を与えてペイロードを解放することはできません。デバイスの接続を解除するには、意図的な複数ステップの物理的な操作が必要です。オペレータは安全ボタンを押しながら、同時に重いレバーを後方に引く必要があります。この設計により、磁場を落とす前に絶対的な意図が保証されます。
適切なカテゴリを選択すると、業務効率に直接影響します。環境が異なると、特定の電力プロファイルと作動方法が必要になります。私たちはこれらのデバイスを 3 つの主要な技術ファミリーに分類します。
これらのユニットは、標準的な産業用途向けの最も一般的でアクセスしやすいソリューションを表します。これらは永久希土類磁石に完全に依存しています。
メカニズム: オペレーターは機械式レバーを介して手動で作動させます。
最適な用途: 標準的な機械工場では、これらのツールが非常に好まれています。最大 2,000 ～ 3,000 kg の平板や丸鋼パイプを簡単に持ち上げることができます。
制限: オペレーターはレバーを作動させるために直接物理的にアクセスする必要があります。さらに、リフト能力に伴って手作業の労力も大幅に増加します。 3,000kgのユニットを作動させるにはかなりの体力が必要です。
耐久性の高いアプリケーションでは、手動の永久磁石を超えることがよくあります。電磁石は、大規模な、不規則な、または大量の持ち上げ作業を処理するために介入します。
メカニズム: このデバイスは直流電流を使用して強力な一時的な磁場を生成します。
こんな方に最適: スクラップヤードや自動生産ラインはこれらに大きく依存しています。不規則で緩い材料の大量持ち上げに優れています。
リスク要因: 予期せぬ電力損失に対して非常に脆弱なままです。安全な操作には、堅牢で常に維持されたバッテリ バックアップが必要です。壊滅的な空中落下を防ぐために、厳密なメンテナンス手順を実行する必要があります。
このカテゴリは、手動の安全性と自動化されたスケーラビリティの間のギャップを埋めます。これは、前述の両方のテクノロジーの最高の機能を提供します。
メカニズム: ユニットは短い電気パルスを使用して内部磁石の極性を反転します。この短いパルスは、磁場を効果的に「ロック」または「ロック解除」します。
ビジネス価値: 永久磁石のフェイルセーフ セキュリティを組み合わせています。継続的に電力が供給されないと、デバイスはオンのままになります。同時に、遠隔電子作動の拡張性も提供します。クレーンオペレーターは、キャビン内の安全な距離から荷物の取り付けや取り外しを行うことができます。
従来のリギング方法からの移行により、作業現場のダイナミクスが変化します。磁気 リフターは、 チェーンや合成スリングに特有の多くの物理的課題を解決します。この比較を理解すれば、初期資本投資が正当化されます。
従来のリギングでは、かなりの準備時間が必要です。作業員はバールや木製のスペーサーを使用して重い鋼板をブロックしなければなりません。彼らは材料の下でチェーンを操作することで貴重な時間を無駄にします。磁石を使えばこの面倒なプロセスが完全に不要になります。必要なのは荷物の上部に 1 つのタッチポイントだけです。オペレーターは装置を下げ、ハンドルを握り、すぐにホイストを開始します。この合理化されたプロセスにより、日々の運用スループットが大幅に向上します。多くの施設では、導入後にマテリアルハンドリングの速度が 2 倍になります。
仕上げられたスチール表面は非常に慎重な取り扱いが必要です。チェーンは輸送中にひどいガウジングを引き起こします。合成スリングは、デリケートで幅広の鋼板上で曲げを引き起こす可能性があります。手動プレートクランプでは、材料の端に深い噛み跡が残ります。磁気ソリューションはこれらのリスクを完全に排除します。磁石の平らなスチール面は力を均等に分散します。傷、へこみ、エッジのつぶれを残しません。繊細な構造コンポーネントは、移動中も完全に無傷のままです。この保存により、取り扱い後の修理作業が大幅に軽減されます。
手動クランプでは非常に危険なピンチポイントが発生します。重いチェーンスリングを調整すると、頻繁に指の挫傷や手の怪我が発生します。オペレーターは重い艤装装置を物理的に力を入れて所定の位置に設置する必要があります。磁石により、実際の負荷付近でのオペレータの接触時間が短縮されます。作業員はクレーンを介して装置を誘導し、レバーを一度操作して後退します。彼らは危険なクラッシュゾーンから手を遠ざけます。この距離の増加により、職場での負傷率が大幅に低下します。人間工学の改善により、長期にわたるオペレーターの疲労も軽減されます。
購入者が「定格容量」が固定されていると想定している場合、調達エラーが頻繁に発生します。それは非常に条件付きです。現実世界の変数が有効な保持力をどのように減少させるかを理解する必要があります。調達エラーを防ぐには、特定の材料プロファイルを注意深く分析する必要があります。
磁石には特定の最小鋼厚が必要です。金属は、内部ローターによって生成される磁束をすべて吸収する必要があります。非常に薄いシートを持ち上げると、深刻な磁束漏れが発生します。磁力線は薄い金属をまっすぐに通過し、空気中に逃げます。この漏れによって保持力が大幅に低下します。厚い鋼板では 1,000 kg と定格される装置でも、薄いシートでは 200 kg しか耐えられない可能性があります。必ずメーカーの厚さ軽減表を参照してください。
きれいな表面により、最大限の磁気結合が保証されます。錆、重いミルスケール、厚い塗装、不均一な表面によりエアギャップが生じます。磁束は外気を横切るのに苦労します。たとえ1mmの小さな隙間であっても、強力なバリアとして機能します。吊り上げ能力が 50% 以上減少する可能性があります。オペレーターは破片を掃き取り、最適な接触を確保する必要があります。テクスチャーの激しいダイヤモンド プレート スチールは磁気グリップを著しく劣化させます。
すべての鋼が磁場に対して同じように反応するわけではありません。標準的な低炭素 (軟) 鋼は、完璧な導電性媒体を提供します。ただし、高炭素鋼は磁力を大幅に低下させます。鋳鉄および合金鋼も、その特殊な冶金構造により磁性に耐性があります。鋳鉄コンポーネントを日常的に扱う場合は、磁石の容量を増やす必要があります。鋳造材料に対する安全な保持力を維持するには、通常、定格サイズの 2 倍が必要です。
パイプや中実の棒などの円筒形の荷重を持ち上げると、全体の接触面積が減少します。磁石の平らな面は、円柱の上接線にのみ接触します。評判の良いメーカーは、グリップを向上させるためにデバイスの底部に V 溝を設計しています。いずれにせよ、丸い材料に対しては、常に個別のディレーティングされた安全使用荷重 (SWL) が提供されます。この二次定格は通常、平坦負荷定格の 30 ～ 50% に設定されます。パイプ吊り上げの安全性を計算するためにフラット定格を使用しないでください。
容量低下要因の概要
変数 | 理想的な状態 (100% 能力) | 出力低下状態 (容量の低下) | 一般的な容量損失 |
|---|---|---|---|
材料の厚さ | 厚鋼板（>20mm） | 薄い金属板 (<5mm) | 最大70%削減 |
表面エアギャップ | きれいな機械加工された平らな表面 | 錆、厚い塗装、または破片 | 30%～60%削減 |
材質グレード | 低炭素軟鋼 | 高炭素鋼または鋳鉄 | 20%～50%削減 |
負荷形状 | 平板鋼 | 円筒形のパイプまたはロッド | 50%～70%削減 |
重量物運搬装置を導入すると、重大な賠償責任のリスクが生じます。従業員を保護するには、厳格な安全フレームワークを実装する必要があります。これらの基準を無視すると、致命的な事故や規制上の罰金が発生する可能性があります。
業界標準では、厳格な安全バッファが要求されます。これはティアオフ率として知られています。ほとんどの地域では 3:1 の安全率が必要です。一部の厳格な管轄区域では、3.5:1 の比率を義務付けている場合もあります。 1,000 kg SWL 定格のデバイスを強制的に取り外すには、理想的なテスト条件下で少なくとも 3,000 kg の強い引っ張り力が必要です。この大規模なバッファにより、軽微な負荷変動時の致命的な障害が防止されます。クレーン走行中の予期せぬ動的力を補償します。
安全に実装するには、文書化された必須のオペレータートレーニングが必要です。作業者は、装置を荷物の重心の中心に正確に配置する方法を習得する必要があります。中心をずらして配置すると、荷重の片側が沈み込みます。この傾斜角度により、重大なせん断力が生じます。磁石はまっすぐに引っ張る力にはよく耐えますが、せん断力にはあまり対応できません。転倒すると危険な剥離効果が生じます。適切なセンタリングにより、輸送中のせん断力による剥離のリスクを防ぎます。オペレータは磁気的に吊り下げられた荷物の直下に決して立ってはなりません。
これらのデバイスをインストールしただけで忘れることはできません。年次の分離テストをスケジュールする必要があります。専門の技術者が引張試験を実施し、引き剥がし率が準拠していることを確認します。磁場マッピングにより、内部コンポーネントの健全性が保証されます。接触面の毎日の目視検査は依然として重要です。オペレーターは、深いへこみ、過度の摩耗パターン、安全レバーの損傷を探す必要があります。コンプライアンス ガイドラインについては、ASME B30.20 や EN 13155 などの確立されたローカライズされた規格を常に参照してください。すべての検査を慎重に文書化します。
適切なマテリアルハンドリング機器を選択するには、物理的変数に細心の注意を払う必要があります。単純な重量制限を超えて移動する必要があります。適切な実装により、より安全で効率の高い産業環境が確保されます。
候補リストのロジック: 最終的な機器の選択は、施設で最も重く、最も薄く、最も粗い素材に基づいて行います。最大耐荷重のみに基づいてツールのサイズを決定しないでください。まず重要なディレーション要因を考慮する必要があります。
負荷を監査する: 現在の負荷プロファイルを注意深く監査します。毎日扱う特定の寸法、材質グレード、表面状態を文書化します。これらの現実に基づいて、必要な安全マージンを計算します。
購入前のテスト: 認定リギング機器サプライヤーにデモンストレーション データまたは試用期間をリクエストします。物理的な試運転により、デバイスが独自のマテリアルと安全に相互作用することが確認されます。
毎日の習慣を徹底する: 毎日のシフト前の目視検査を義務付けます。オペレータは危険なエアギャップを排除するために、持ち上げる前に必ず磁気面を拭いてください。
A: 永久リフターおよび電気永久リフターは荷重を落下させません。磁場を維持するために継続的な電源に依存しません。機械的な位置合わせを使用して重量をしっかりと保持します。ただし、純粋な電磁石は、アクティブな充電されたバッテリーバックアップシステムが装備されていない限り、停電時に直ちに負荷を落とします。
A: いいえ。これらのデバイスは、軟鋼や鉄などの強磁性材料でのみ機能します。オーステナイト系ステンレス鋼、アルミニウム、真鍮、銅には必要な磁気特性がありません。いかなる状況でも磁力で持ち上げることはできません。
A: これは非常に推奨されず、多くの場合非常に危険です。トップシートは磁界が侵入しやすい場合があります。ただし、通常、下にあるシートをしっかりと固定することはできません。この故障により、下側のシートが突然滑ったり、落下したりすることがあります。この危険なシナリオは「ピーリング」効果として知られています。
A: 目視検査はすべてのシフトの前に行う必要があります。オペレーターは表面の損傷とレバーの機能を確認する必要があります。文書化された正式な検査と分離テスト (プルテスト) は、資格のある専門家によって毎年実施される必要があります。このテストにより、OSHA および ASME B30.20 ガイドラインへの準拠が保証されます。
