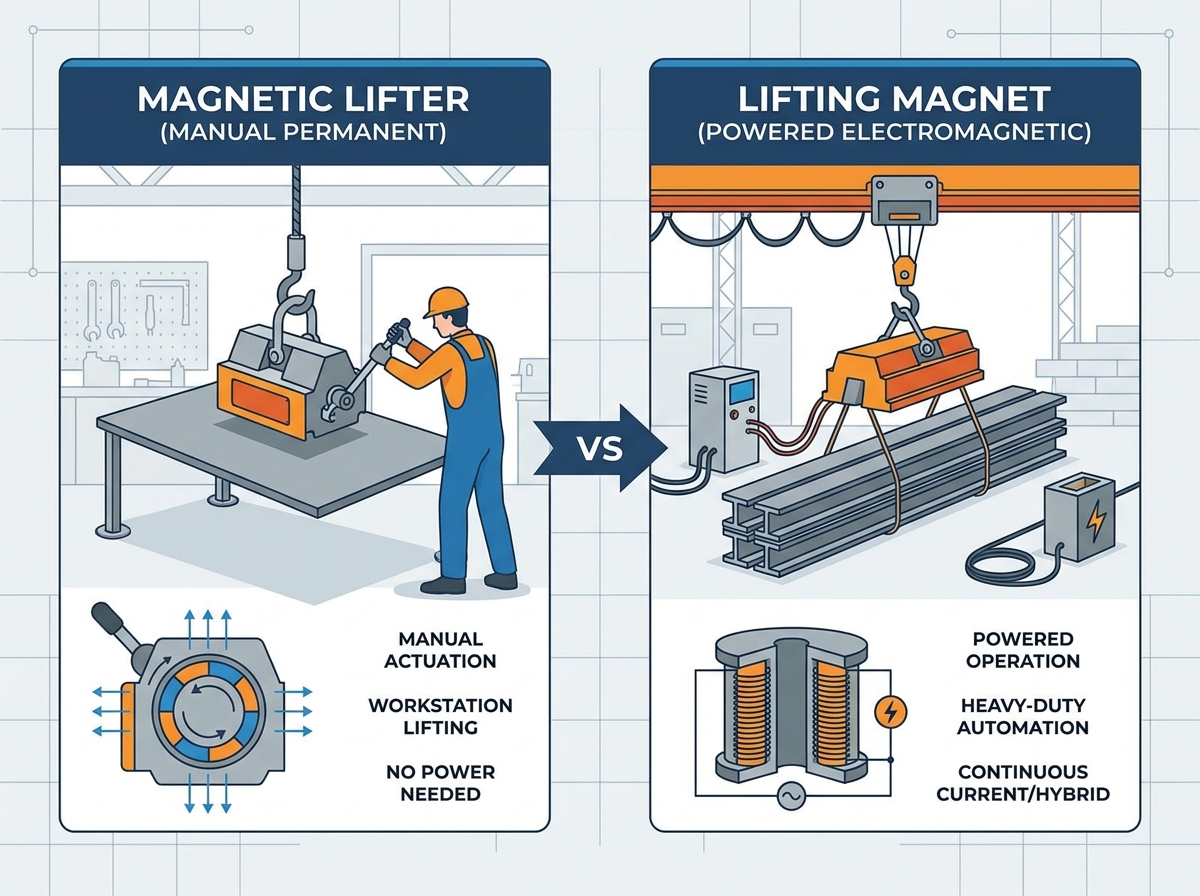

調達専門家や資材取扱者は、すぐに混乱に直面することがよくあります。 「磁気リフター」と「リフティング マグネット」という用語は、業界全体で同じ意味で使用されることがよくあります。このセマンティック ブレンディングにより、製造現場で重大な仕様エラーが発生します。実質的な区別を明確にする必要があります。 「磁気リフター」は通常、局所的なワークステーションのタスクに使用される、手動で作動するコンパクトな永久磁石を意味します。逆に、「リフティング マグネット」は、より広範な包括的な用語として機能します。これには、重工業や鉄鋼ヤードを支配する大規模な自動電磁システムまたは永久電気システムが含まれます。単純な語彙の違いを乗り越える必要があります。この記事では、これらのツールを駆動する基盤となるテクノロジーを評価します。理論上の限界に頼るのではなく、現実世界の保有価値を評価する方法を学びます。最終的には、運用上の安全プロトコル、負荷パラメータ、特定の施設インフラストラクチャに完全に適合する正確な磁気昇降システムを特定することになります。
用語: 「磁気リフター」は通常、手動の永久ユニットを指します。 「リフティングマグネット」は、動力付きヘビーデューティーシステムを含むカテゴリー全体をカバーします。
テクノロジーの選択: 選択は、負荷量、デューティ サイクル、電力の利用可能性 (永久、電磁、電磁) によって決まります。
パフォーマンス変数: 公表されている容量は理想的な条件に基づいています。実際の「保持値」には、エアギャップ、材料の厚さ、表面粗さを計算する必要があります。
リスクの軽減: 高品質のユニットは、見た目の美しさだけでなく、認定された安全係数 (通常は 3:1 または 3.5:1 の引き剥がし力) と検証可能なテスト文書によって定義されます。
手動 磁気リフターは 外部電源なしで動作します。これらのデバイスは、高エネルギー希土類材料、最も一般的にはネオジム (NdFeB) に完全に依存しています。オペレーターは機械式レバーを使用してそれらを作動させます。このレバーを回すと内部磁界が整列し、磁束が下向きに負荷に向けられます。レバーを反転するとフィールドが内部で短絡され、材料が放出されます。
これらのユニットは特定の環境で優れた性能を発揮します。これらは、CNC 機械のローディング、製造工場での鋼板の取り扱い、および独立したワークステーションに最適です。電力を必要としないため、施設内での完全な移動性を実現します。
動力付きリフティングマグネットは、規模と複雑さが大幅に向上します。これらのシステムでは、磁場を継続的に生成するか、磁場を一時的に切り替えるために電流が必要です。これらは重工業用途を支配しています。
これらの堅牢なシステムが数トンの鋼スラブを移動し、スクラップ置き場を片付け、自動ロボット溶接セルに供給している様子をご覧いただけます。これらは、手動で作動させるとオペレータに深刻な疲労を引き起こす可能性がある高頻度の反復的な材料の移動に対応します。長さは数メートルに及ぶ場合があり、多くの場合、天井クレーン制御システムに直接統合されます。
この違いを理解することは、調達にとって非常に重要です。間違ったカテゴリーを購入すると、運営上で深刻な問題が発生します。大量生産ラインに手動ユニットを選択すると、スループットが低下します。逆に、単純なワークステーションのタスクのために電磁石を設置すると、電力インフラが過度に複雑になります。注文書を作成する前に、電力の利用可能性、オペレーターのトレーニング要件、および安全コンプライアンス基準を評価する必要があります。
永続的なシステムは比類のないシンプルさを提供します。その最大の強みは、動作エネルギーがゼロであることです。停電中も本質的に安全です。停電によって永久磁石が吊り荷を落とすことはありません。携帯性にも優れています。
ただし、物理的には厳しい制限があります。最大容量は、内部の希土類磁石のサイズによって制限されます。ラインの繰り返しが多いと、別の欠陥が明らかになります。手動レバーの操作は、オペレーターの疲労をすぐに引き起こします。さらに、非常に薄い材料ではパフォーマンスが低下します。薄い鋼は磁場を飽和させるのに必要な質量が不足しているため、保持力が弱くなります。
電磁石は、重い銅またはアルミニウムのコイルを通過する直流電流を使用して、強力な場を生成します。大きな吊り上げ能力を備えています。オペレーターが保持力を変更できるため、スタックから 1 枚の鋼板を落とすことができます。また、粗いまたは不規則な材料にも深く浸透します。
それらの制限は完全に電気に関係しています。これらは継続的な電力に 100% 依存しています。施設の電力が失われると、電磁石によって負荷が即座に低下します。この壊滅的なリスクにより、高価なバッテリー バックアップ システム (UPS) が絶対に必須になります。さらに、コイルは使用中にかなりの熱を発生します。この熱の蓄積により、冷却期間を設けずに 24 時間 365 日の連続デューティ サイクルを実行することが制限されます。
永電磁磁石は、両方のシステムの最良の特性を組み合わせています。磁気状態のオンとオフを切り替えるためだけに、短い電気パルスを使用します。作動すると、永久磁石が負荷をしっかりと保持します。実際のリフト中にシステムは電力を消費しません。リフト途中で停電しても荷物が落下することはありません。
主な制限は経済的および機械的なものです。初期資本支出がはるかに高くなります。また、複雑な内部制御回路も内蔵しています。修理が必要になった場合、通常の保守担当者ではなく専門の技術者が必要になります。
テクノロジーの種類 | 電力依存性 | 停電時のドロップリスク | 理想的な用途 |
|---|---|---|---|
永久マニュアル | なし | ゼロ | ワークステーション、CNC ローディング |
電磁 | 継続的 | 高 (UPS が必要) | スクラップ処理、厚スラブ |
エレクトロパーマネント | パルスのみ | ゼロ | 自動セル、大型プレート |
購入者はメーカーの仕様書に基づいて危険な思い込みをすることがよくあります。ベンダーは、厳密に理想的な実験室条件下での最大リフト能力を評価します。厚く、完全に平坦な低炭素鋼でテストします。テストブロックの表面には錆、スケール、塗装がありません。あなたの製造現場がこのような自然な状態と一致することはほとんどありません。現実の世界で宣伝されている最大のパフォーマンスを期待すると、危険な失敗につながります。
磁場が流れるには物理的な質量が必要です。これを磁気飽和と呼びます。大きな磁石を薄い鋼板の上に置くと、磁力線は材料を完全に通過し、下の空気中に逃げます。材料は磁力全体を吸収することはできません。この質量の欠如により、実際の安全な作業負荷が大幅に減少します。定格 1,000 kg のユニットでも、鋼板が薄すぎる場合は 200 kg しか安全に保持できない可能性があります。
磁石を生の鋼から分離する障壁はエアギャップとして機能します。これには、ミルスケール、錆、厚い塗装層、不均一な表面テクスチャなどが含まれます。エアギャップが増加すると、磁力は指数関数的に低下します。工業用塗料の 0.5 ミリメートルの層でも、保持価値は半分に減ります。リフトを承認する前に、これらの表面状態を考慮する必要があります。
すべての鋼が磁性が高いわけではありません。低炭素軟鋼は優れた磁気経路を提供します。逆に、高炭素鋼、鋳鉄、および特定の鋼合金は磁気の流れに抵抗します。鋳鉄には構造的な空隙とグラファイトフレークが含まれています。鋳鉄コンポーネントを持ち上げると、軟鋼と比較して有効保持能力が 30% ～ 50% 減少します。事前に正確な材料合金を特定する必要があります。
賢い購入者は、宣伝されている最大容量に基づいて購入することはありません。ベンダーに詳細なディレーティング チャートを要求する必要があります。これらのチャートは、特定の厚さ、エアギャップ、および材料に対する正確な力の減少を示しています。施設の主な負荷タイプを監査します。これらの正確な寸法を軽減チャートと照合して、真の安全な使用荷重を見つけてください。
世界標準では、磁石を持ち上げる場合の安全率を 3:1 または 3.5:1 と定めています。これは、1,000 ポンドの安全使用荷重に定格されたユニットをテストブロックから引き離すには、3,000 ポンドの物理的な力が必要であることを意味します。予算作成者はこれらの数値を頻繁に操作します。無菌実験室では磨かれたブロックを使用して 3:1 の比率を達成しますが、わずかに錆びた工場のスチールではユニットがすぐに故障します。安全率がどのようにテストされたかを必ず確認してください。
安価な希土類磁石はすぐに劣化します。低品質のネオジムは、特に頻繁な温度変動にさらされると、時間の経過とともにガウス定格が低下します。低予算住宅では、適切な住宅断熱が不足していることがよくあります。熱がマグネットコアに伝わりやすく、磁力が永続的に弱まります。お買い得品は、今日は 1,000 ポンドを保持できるかもしれませんが、来年には 600 ポンドを保持するのに苦労します。
新しい 磁気リフターを評価するときは、機械ハンドルに注目してください。内部の加工公差はハンドルの安全性を左右します。安価なユニットの加工が不十分な場合、内部ローターがステーターに固着してしまいます。これにより、スティッキーな作動プロセスが作成されます。さらに悪いことに、公差がずさんな場合、レバーが激しく元に戻り、オペレーターが手に重大な怪我を負う危険があります。
一般的なバッチ テスト文書を決して受け入れないでください。 ASME B30.20 などの厳格な安全基準では、厳格な個別テストが要求されます。すべてのユニットは、シリアル番号に直接関連付けられた個別のテスト証明書とともに到着する必要があります。この文書は、その特定の機器によって達成される正確な引き剥がし力を証明します。サプライヤーが個別のシリアル番号の文書を提供できない場合は、別のサプライヤーを探してください。
機器を現場に持ち込む前に、インフラストラクチャを分析してください。電磁石には、頑丈なケーブル配線、特殊なケーブル リール、堅牢な制御パネルが必要です。また、必須のバッテリーバックアップシステムも必要です。これらの電気設備には専門の請負業者が必要です。永久リフターはこれを完全に回避します。これらは即時のプラグアンドプレイ ソリューションとして機能します。既存のホイストフックに取り付けるだけで作業を開始できます。
ハードウェアは安全性の半分にすぎません。オペレーターの行動が事故を防ぎます。厳格な施設プロトコルを確立する必要があります。オペレーターは、完全に持ち上げる前に、荷物を床から数インチ浮かせて荷物の重心をテストする必要があります。持ち上げ面を物理的に掃除し、緩んだ錆や破片を拭き取る必要があります。最も重要なことは、輸送中に定義された「ドロップ ゾーン」に完全に入らないように全員を訓練する必要があります。
テクノロジーが異なれば、必要なメンテナンス手順も異なります。
永続ユニット: 最小限の維持費が必要です。安全率が損なわれていないことを確認するには、年に一度の引き剥がしテストをスケジュールする必要があります。オペレーターはハンドル機構を定期的に検査し、注油する必要があります。
受電ユニット: 厳密な電気的監視が要求されます。メンテナンスチームは、内部コイルの熱劣化を定期的に検査する必要があります。ケーブル接続にほつれがないか確認する必要があります。重要なのは、UPS バッテリーの状態を毎月テストして、停電時のフェールセーフ動作を確保する必要があることです。
注文書を確定する前に、構造化された手順に従ってください。
一般的な負荷プロファイルを監査します。通常の材料の最小厚さ、最大重量、および表面状態を文書化します。
施設の電力インフラストラクチャを評価します。クレーンに強力な電力を簡単に配線できるかどうかを判断します。
オンサイトトライアルをリクエストしてください。ベンダーに、ラボブロックではなく実際の材料を使用して模擬引き剥がしテストを実行するよう依頼してください。
手動昇降システムと電動昇降システムのどちらを選択するかについては、単純な語彙を超えて行う必要があります。特定の磁界の動作を実際の負荷に正確に一致させる必要があります。平坦な仕様書が汚れた作業現場に完全に適応するとは決して考えないでください。マテリアルハンドリングの信頼性は、基本価格よりも引き下げられた保有価値を優先することから直接生まれます。認定された安全文書を要求し、材料変数を分析し、オペレーターのトレーニングを優先して、安全で効率的な施設の運用を保証します。
A: はい、ただし、通常の状態では非常にゆっくりです。高品質のネオジム磁石は、10 年ごとに強度が数パーセント失われます。ただし、極度の熱への曝露、重大な物理的衝撃、または内部絶縁の損傷により、磁気コアが急速に劣化する可能性があります。定期的な年次テストは不可欠です。
A: 安全係数は、内蔵の予備容量を示します。 3:1 の安全係数は、1,000 ポンドの安全使用荷重の定格を得るために、磁石が完全に平らで厚い鋼鉄のテスト ブロックから引き離すには 3,000 ポンドの物理的な力が必要であることを意味します。
A: はい。多くのユニットは底面に V ブロック設計を採用しており、丸い荷物を安全に支えることができます。ただし、丸い材料を持ち上げると、表面接触が大幅に減少します。パイプやシリンダーを取り扱うときは、大幅な容量削減 (多くの場合 50% 以上) を適用する必要があります。
A: 荷物は完全に安全なままです。永久電磁システムは、内部の磁気配列を切り替えるためにほんの一瞬だけ電力を使用します。実際の昇降中は完全に永久磁石として機能するため、突然の停電の影響を受けません。
