従来のスリングやチェーンから磁気リフティングに移行すると、重工業全体の効率が大幅に向上します。ただし、この最新テクノロジーを採用するには、目に見えない力を信頼する必要があります。多くのオペレータは、重い負荷を目に見えない磁場に完全に依存することを最初は躊躇します。磁気リフティング技術の仕組みを誤解すると、多くの場合、過剰な仕様、不十分な安全慣行、または施設に誤った機器の選択につながります。運用チームは、材料の厚さや表面の状態を無視することで、知らず知らずのうちに安全性を損なう可能性があります。この知識のギャップにより、製造現場に不必要なリスクが生じます。
私たちは、技術的な物理学と調達の現実の間のギャップを埋めることを目指しています。の内部機構を学びます。 安全プロトコルの評価や構造用鋼の製造ユースケースの評価に役立つ、運用管理者は、これらの洞察を使用して、完全な自信を持って適切な機器を最終候補に挙げることができます。 磁気リフター
メカニズム: 永久磁石リフターは、磁場を調整または調整する手動の内部ローターを介して動作します。負荷を保持するために電気を必要としません。
テクノロジーのバリエーション: 永久システム、電磁システム、および電気永久システムの違いを理解することで、施設インフラストラクチャのニーズと停電リスクが決まります。
パフォーマンス変数: リフターの能力が絶対的なものであることはほとんどありません。これは、材料の厚さ、表面の空隙（錆、塗装）、および合金の組成に基づいて大きく変動します。
安全基準: 評判の高いリフターは、最大離脱力に対する安全作業荷重 (SWL) を標準化する厳格な安全係数 (例: 3:1 比率) を遵守しています。
リフティングマグネットを完全に信頼するには、オペレーターはその内部構造を理解する必要があります。手動ユニットのほとんどは二重磁石構造を採用しています。メーカーは通常、高強度ネオジム (NdFeB) 希土類磁石を使用してこれらのシステムを構築します。この設計では、これらの内部磁石が 2 つの異なるコンポーネントに分割されています。 1 つの磁石は完全に静止したままになります。エンジニアはこれをステーターと呼びます。 2 番目の磁石は回転中心軸上にあります。この可動コンポーネントをローターと呼びます。この巧妙な機械的配置は外部電力を必要としません。

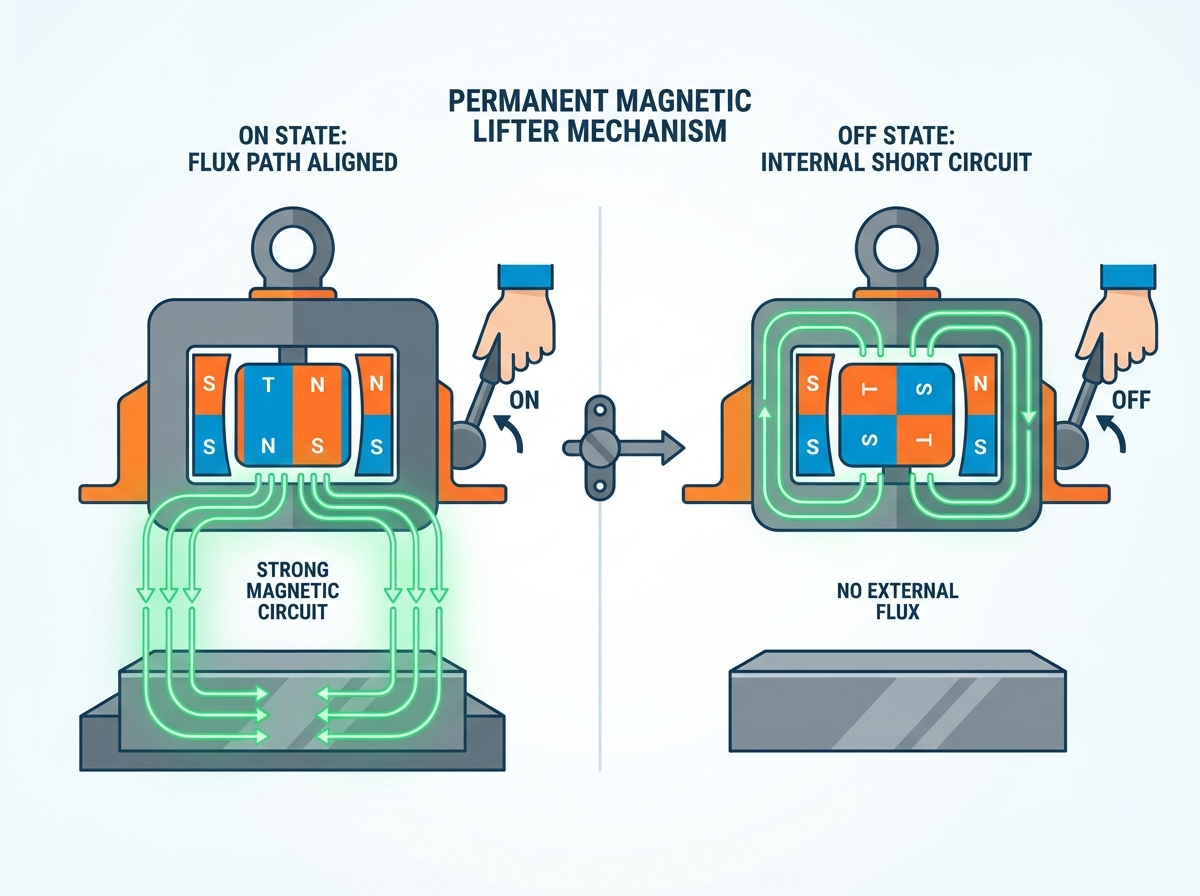

オペレータが機器を操作すると、「オン」状態が開始されます。外部手動レバーを回すと内部ローターが回転します。この動きにより、ロータの磁気極性が固定ステータに沿って物理的に整列します。この配置により、非常に集中した磁気回路が形成されます。専門家はこれを磁束経路と呼んでいます。磁束は下向きに進み、リフターの鉄製本体から離れ、鋼製負荷を直接通過します。フラックスは目に見えないロックとして機能し、重い鋼をデバイスにしっかりと接着します。
レバーを逆にすると「OFF」状態になります。ハンドルを後ろに引くと、内部の磁石が物理的に再び回転します。この回転により、ローターとステーターの極性が意図的にずれます。磁石が互いに対向することにより、内部短絡が生じます。磁場はリフターの固体鉄体の内部に完全に引き込まれます。もうその下の鋼鉄には到達しません。その結果、デバイスは負荷を完全に解放します。
この機械的な単純さにより、大きな信頼性が保証されます。持ち上げ力は完全に永続的な物理的な配置に依存します。連続電流に依存することはありません。したがって、永久 磁石リフターは 、施設の突然の停電によって引き起こされる壊滅的な負荷低下を本質的に防止します。
産業環境は大きく異なります。単一の昇降ソリューションでは、あらゆる運用上の要求を満たすことはできません。施設管理者は、3 つの異なる技術カテゴリから選択する必要があります。各カテゴリは、独自のメカニズム、理想的なアプリケーション、および特定の制限を提供します。
永久磁石リフターは、最も一般的な手動ソリューションです。レバー操作の手動切り替え機構を採用しています。これらのユニットは、標準的な鋼板の取り扱いや CNC 機械のロードに最適です。電力アクセスのない遠隔の屋外エリアで威力を発揮します。ただし、主な制限は操作上の近接性です。オペレータは、ロック レバーを安全に係合または係合解除するために、デバイスに直接物理的にアクセスする必要があります。
電磁石は全く異なる物理原理で動作します。それらのメカニズムは完全に有効電流に依存しています。電力は高密度に巻かれたワイヤを通過し、強力な磁場を生成します。スクラップヤードや重リサイクル工場では、不規則なバルク材料の取り扱いに電磁石が好まれています。残念ながら、このテクノロジーには重大なリスクが伴います。系統電力が停止すると、電磁石は吊り下げられた負荷を直ちに降下させます。この致命的な欠陥があるため、施設は厳しく規制された必須のバッテリー バックアップ システムを設置する必要があります。
永久電磁石はハイブリッド アプローチを実現します。このメカニズムは、短い電気パルスを使用して内部磁石の極性を反転します。パルスは磁場をオンまたはオフの位置に永久にロックします。オートメーション インテグレーターは、構造用鋼の製造用にこれらのユニットを指定します。これらは、遠隔制御の天井クレーンにシームレスに統合されます。彼らの計り知れないビジネス価値は、その二面性から生まれています。これらは、永久磁石の完全なフェールセーフ セキュリティと、標準的な電磁石の迅速な自動化機能を組み合わせています。
テクノロジーの種類 | スイッチング機構 | ベストアプリケーション | 主なリスク/制限 |
|---|---|---|---|
永久磁石 | 手動レバー | CNC搬入、平鋼板、遠隔地 | スイッチを切り替えるには物理的なオペレーターのアクセスが必要です |
電磁石 | 連続電流 | スクラップヤード、不定形資材のバルク | 停電時に瞬時に負荷を低下させる |
永電磁石 | 短い電気パルス | 自動製作、天井クレーン | 初期設備投資が高額になる |
宣伝されている磁石の容量は、実際の性能を保証するものではありません。いくつかの物理変数を考慮する必要があります。これらの基準を無視すると、必然的に危険な負荷の計算ミスが発生します。エンジニアはエレベーターを承認する前に、4 つの特定の環境要因を評価します。
エアギャップ効果: 工業環境では、スチールの表面が完全に滑らかな状態を保つことはほとんどありません。表面状態により、磁石面と金属の間に「エアギャップ」が生じます。厚いペイント、ミルスケール、錆、ほこり、不均一なテクスチャはすべて物理的な障壁として機能します。これらの障壁は磁束を激しく妨害します。たとえ 1 ミリメートルの空隙でも、装置の実際の吊り上げ能力は大幅に低下します。
材料の厚さ: 磁場が通過するには十分な量の材料が必要です。鋼板が薄すぎると、フラックスがプレートの底部から直接「漏れ」やすくなります。この漏れにより、磁気回路が完全に作動できなくなります。その結果、マグネットグリップが著しく弱くなり、突然落下する可能性が高くなります。
材料構成: メーカーは、特に低炭素鋼の標準吊り上げ能力を評価しています。合金が異なれば、透磁率も大きく異なります。高炭素鋼、鋳鉄、および特定の特殊合金は磁束に耐性があります。施設管理者は、安全基準を維持するために、これらの特定の材料を取り扱うときは、リフターの能力を積極的に下げる必要があります。
剥離のリスク: 長くて柔軟な鋼板を扱うと、独特の物理的課題が生じます。薄いシートを中心から持ち上げると、端は自然にたわみます。このたわみ動作により、金属が物理的に曲がり、平らな磁石の面から剥がれます。この剥離効果を防ぐために、作業ではスプレッダー ビームを使用する必要があります。スプレッダー ビームは、複数の小さなリフターを柔軟な素材の長さ全体に均等に展開します。
安全なマテリアルハンドリングは厳格な標準化に依存します。工業規制により、絶対限界点付近でリフティングマグネットを動作させることは禁止されています。安全係数を理解して実施することで、日々の運用上の安全性が保証されます。
エンジニアは、予期せぬ動的力に対応するための安全係数を計算します。 ASME (特に標準 B30.20) や OSHA などの組織は、厳格な安全マージンを義務付けています。ほとんどの信頼できるメーカーは 3:1 の安全率を遵守しています。一部の特定の環境では、2:1 または 4:1 のマージンが必要になります。 3:1 の比率では、1,000 ポンドの安全使用荷重 (SWL) 定格のリフターが完全な実験室条件下で離脱するには、実際に 3,000 ポンドの引っ張り力が必要です。この巨大な緩衝材がクレーンの突然の動きによる衝撃荷重を吸収します。
オペレーターは、一貫したリフト前のテストを通じてリスク軽減に積極的に参加する必要があります。厳格な手順ルールに従うことで、悲惨な現場事故を防ぐことができます。
輸送のために荷物を降ろす前に、ホバリングテストを実行して材料を地面から数インチだけ持ち上げます。一時停止し、磁気保持が安定していることを視覚的に確認します。 ください。
荷重が完全に中心にあることを確認して危険な傾きを防ぐために、デバイスを素材の正確な重心の真上に位置合わせする必要があります。 ください。
磁気で吊り下げられた荷物の下には絶対に立た常にキャッチフレーズを利用して、安全な距離から資料を案内してください。 ないでください。
メーカーの特定のマニュアルに掲載されている厚さと重量の比率のガイドラインを超える材料を持ち上げ ないでください。
定期的なメンテナンスの制約も、コンプライアンスにおいて大きな役割を果たします。永久磁石には高感度の電子機器がありませんが、それでも可動機械部品が使用されています。手動レバーと内部ロックピンは数千回のサイクルに耐えます。オペレーターはこれらのコンポーネントを毎日検査する必要があります。さらに、底部の磁気接触面の状態を定期的に文書化して検査する必要があります。この面にえぐれ、深い傷、または埋め込まれた破片があると、人工的な空隙が生じ、安全な使用荷重制限が破壊されます。
高度なリフティング技術の採用により、製造の経済性が完全に変わります。従来の談合方法は労働力を積極的に消耗させます。高品質の 磁気リフターに切り替えると 、生産現場全体に即時に目に見えるメリットがもたらされます。
ワークフローの効率が最も劇的に向上しました。従来の方法では、チームは重いチェーンや合成スリングを鋭利な鋼板の下に巻き付ける必要がありました。このプロセスには、扱いにくいダンネージブロックとプライバーが必要です。磁気テクノロジーは、この時間のかかる物理的な格闘を完全に排除します。セットアップ時間は数分からわずか数秒に瞬時に短縮されます。
物質的な保護は、もう一つの大きな経済的勝利を意味します。機械式クランプは強力な摩擦を利用して重い荷物を固定します。金属に深く食い込みます。スリングは、薄いプレートの壊れやすい端を曲げることがよくあります。磁気テクノロジーは、このエッジの損傷を完全に防ぎます。これにより、摩耗性のリギングギアによって一般的に発生する深い傷がなくなり、在庫の美的品質が維持されます。
スペースの最適化は当然のことながら行われます。磁石により真のトップダウンリフティングが可能になります。鋼鉄スタックの間に広い通路を空ける必要はもうありません。オペレーターは、施設の床に重い鋼板をより密に積み重ねることができます。スリング挿入のためのサイドクリアランスが一切不要になります。これにより、使用可能な倉庫の面積が大量に再利用されます。
ROI ロジックは、初期資本支出を強く正当化します。施設のリーダーは、産業用グレードのリフターの初期費用と、毎日の労働時間の短縮を直接比較する必要があります。会計年度にわたって、1 台のリフトごとに節約される時間を計算します。これらの節約された人件費と、物的損傷による廃棄物の大幅な減少を組み合わせることができます。機器は通常、導入後最初の数四半期以内に元が取れます。
適切な吊り上げ装置を選択するには、体系的なエンジニアリング アプローチが必要です。調達チームは基本的なカタログ仕様を考慮する必要があります。機器の絶対的な能力を施設の最も厳しい現実に合わせる必要があります。
まず、運用上の極限を明確に定義します。施設で毎日扱われる最も薄い材料、最も重い材料、および最も長い材料を文書化します。在庫に存在する最悪の表面状態に注意してください。リフターの仕様は、これらの最悪のシナリオに完全に基づいて作成する必要があります。理想的なクリーンスチールの実験室条件に基づいて機器のサイズを決定しないでください。
次に、潜在的なサプライヤーに厳格なテスト文書を要求します。産業市場には、安価な未検証のクローンが無数に存在します。個別のテスト証明書を提供するベンダーのみを候補リストに掲載します。これらの文書は、特定のユニットの離脱力が宣伝されている安全率を積極的に満たしていることを証明する必要があります。購入予定のシリアル番号付きユニットごとにトレーサビリティを要求します。
また、フォームファクターのニーズを綿密に評価する必要があります。在庫の正確な幾何学的プロファイルを決定します。標準的な鋼板を扱う場合は、従来の平面リフターが必要です。ただし、施設で丸パイプ、中実棒、円筒形の素材を加工する場合、平面は災難を招きます。曲面を支えるために特別に設計された V ブロック (プリズム) ベース リフターを入手する必要があります。
最も実行可能な次のステップには、包括的なオンサイト監査の実施が含まれます。床を歩き回って、現在のリフティングのボトルネックを特定します。チェーンによって CNC の読み込み時間が遅くなる場所を文書化します。最後に、認定リギングスペシャリストに相談してください。これらは完全に適合させるのに役立ちます。 、磁気リフターを 特定の天井クレーン インフラストラクチャおよびデューティ サイクルに
磁気リフターは基本的な物理学を見事に操作して、重量物の取り扱いに革命をもたらします。私たちは、永久モデルで電力の必要性を排除し、内部ローターが磁束をどのように調整するかを調査しました。ただし、現実世界での成功は完全にオペレーターの教育にかかっています。事故を防ぐためには、表面の空隙、材料の厚さ、合金の浸透性に関する制限を深く理解する必要があります。
リフティング マグネットを単なる手動ツールとしてではなく、高度に設計されたシステムとして扱います。施設固有の負荷プロファイルに正確に一致する必要があります。厳格な安全係数を尊重し、必須のホバーテストを実施することで、運用チームはスループットとフロアの安全性の両方を大幅に向上させることができます。
リギング プロトコルを最新化するために今すぐ行動を起こしてください。特殊な負荷定格評価チェックリストをダウンロードして、現在の在庫を監査します。あるいは、認定セールス エンジニアリング チームに問い合わせて、サイト固有のアプリケーション レビューを依頼し、リフティング インフラストラクチャを自信を持ってアップグレードしてください。
A: いいえ。ネオジム磁石は、通常の動作条件下では強力な磁場を無期限に保持します。強度が低下するのは、特定のキュリー温度を超える極度の熱にさらされた場合、または内部の結晶構造が損傷するような激しい物理的衝撃を受けた場合のみです。
A: 標準
