高品質の鋼を製造するには、連続鋳造中の正確な流体の流れ制御が必要です。完璧な結果を達成するために、設定して忘れるメトリクスに依存することはできません。工場管理者とプロセス エンジニアは、工場現場で重大な現実に直面しています。真の優れた運用を実現するには、基本的な OEM ガイドラインを超えて取り組む必要があります。継続的な改善には、電磁撹拌 (EMS) パラメータ、特に周波数と電流を校正することが不可欠です。鋼種、断面サイズ、鋳造速度に基づいてこれらの設定を最適化する必要があります。そうすることで、中心線の偏析や気孔を効果的に除去できます。この技術的な詳細では、EMS パラメータを評価、校正、ハードウェアで一致させる方法を示します。私たちは、正確な調整が検証可能な冶金学的結果にどのようにつながるかを探ります。磁場とローレンツ力の複雑さを理解する方法を学びます。最終的に、これらの変数をマスターすることで、連続鋳造オペレーションが高効率で欠陥のないプロセスに変わります。
EMS 設定が正しく調整されていないと、運用上の大きなボトルネックが発生します。これらは、高い不合格率と多大なエネルギーの浪費に直接つながります。オペレーターが流体力学を無視すると、内部欠陥が連続鋳造作業の妨げになります。 V 分離と内部ブリッジングは、パラメータが最適なベースラインからずれたときに発生します。ブリッジングは、凝固中に樹状突起が時期尚早に接触するときに発生します。これにより、必要な液体の供給が妨げられ、最終製品に深刻な多孔性が生じます。このような高価な冶金的失敗を防ぐには、撹拌パラメータを正確に制御する必要があります。
最適化された EMS セットアップは、ベースラインの成功基準を再定義します。製品混合全体における等軸結晶の比率を最大化します。精密な撹拌により、表面から中心部まで凝固組織全体が微細化されます。同時に、慎重なパラメータ制御により、特定のエネルギー消費が最小限に抑えられます。電力網に過負荷をかけることなく、より優れた鉄鋼品質を実現します。効率と冶金学的優秀性は密接に関係しなければなりません。
正確なパラメータ制御による経済効果は多大です。最適化された磁場は、キャスティング速度の向上に直接つながります。鋳造が高速化するということは、1 日あたりのトン数が増加し、プラントの収益性が向上することを意味します。さらに、正確な制御により、より幅広い高炭素鋼や合金鋼を製造できます。内部の健全性を犠牲にすることなく、この運用上の柔軟性が得られます。正確なパラメータ制御は、プラント全体の生産量と市場競争力を直接高めます。
磁気浸透の物理学は完全に表皮効果に依存しています。周波数は磁場の侵入深さと反比例の関係にあります。高周波は、導電性材料の表面付近に磁気エネルギーを集中させます。逆に、周波数が低いと、磁場が液体コアの奥深くまで到達します。標準的なグリッド電力は 50 または 60 Hz で動作します。この周波数は、厚く固まった鋼殻を貫通するには実際には役に立ちません。周波数を操作して、ストランド内のどこで撹拌が起こるかを正確に指定する必要があります。
周波数を特定のセクション サイズに合わせるのは交渉の余地がありません。鋳造フォーマットが異なれば、流体力学に対して根本的に異なるアプローチが必要になります。
この特定のレンズを通して現在のハードウェアを慎重に評価する必要があります。機器が製品構成に必要な周波数帯域幅をサポートしているかどうかを評価します。可変周波数ドライブが制限されているため、上級グレードのキャスト能力が制限されます。システムが確実に 5 Hz を下回ることができない場合、大きなブルームの中心をかき混ぜるのは困難になります。低周波コンバータをアップグレードすると、多くの場合、中心線の品質が大幅に向上します。
現在の設定により、システム全体の磁束密度が決まります。この磁束密度により、溶鋼内にローレンツ力が発生します。ローレンツ力は、液体プールの実際の物理的な回転を引き起こします。電流が大きいほど、流体速度が速くなります。成長する樹状突起のアームを切り取るには十分な速度が必要です。このせん断作用により、新しい粒子の核生成が促進され、微細な等軸構造が形成されます。
ただし、電流を高くしすぎると、重大な「過剰撹拌」のリスクが生じます。大電流アプリケーションの制限を理解する必要があります。激しい流体速度は、一般にホワイト バンドとして知られる負の偏析を引き起こします。溶質が減少した液体は凝固フロントを洗い流し、最終生成物にはっきりとした弱いリングが残ります。また、高電流は、金型用途において危険なメニスカス乱流を引き起こします。この乱流により、モールドパウダーが巻き込まれるリスクが高まります。混入したスラグは表面の品質を損ない、コストのかかる下流の調整を強いられます。
これらの力のバランスを安全に保つには、明確な最適化マトリックスが必要です。生産するグレードごとに正確な電流と鋳造速度の比率を確立します。一般に、鋳造速度が速いほど、より高い撹拌強度が必要となります。液体プールはより深くなり、凝固ははるかに速く起こります。ただし、鋼グレードの感度に基づいてこの強度を制限する必要があります。高炭素鋼は、激しい流れの変化に対して敏感であることで知られています。必須の溶質を洗い流さずに樹状突起を破壊するには、電流を調整する必要があります。
最適な電流マトリックスを確立するには、次の手順に従ってください。
最適化マトリックス: セクション サイズ別の一般的な EMS パラメーター
| 鋳造形式 | 一般的な周波数 (Hz) | 電流強度の目標 | 一次冶金目標 |
|---|---|---|---|
| 大輪の花 | 1.5～3.0Hz | 高い | コア等軸結晶成長 |
| 標準ビレット | 3.0～6.0Hz | 中～高 | 中心線の偏りをなくす |
| 薄いスラブ | 4.0～8.0Hz | 中くらい | 表面品質、洗浄粒子 |
今日、数値流体力学 (CFD) と磁気流体力学 (MHD) モデリングが重要な役割を果たしています。 THERCAST などのツールは、複雑な流体の流れと熱分布をシミュレートするのに役立ちます。これらは、粒子追跡とベースラインパラメータ推定のための優れたプラットフォームです。シミュレーション ソフトウェアは、エンジニアに極端な設定をテストするための安全なサンドボックスを提供します。プラント内で円弧を描く前に、ローレンツ力ベクトルを視覚化できます。
しかし、実際の実装は、理想的な数学的シミュレーションから大きく乖離することがよくあります。工場の現場では、信じられないほど過酷な鋳造環境に直面しています。モールド銅管の減衰により実際の磁場は大幅に弱まります。コイルの劣化は、一定の熱応力により時間の経過とともに発生します。さらに、鋼の導電率は凝固中に温度が低下するにつれて劇的に変化します。標準モデルでは、これらの動的な現実世界の変数を正確に説明するのに苦労することがよくあります。
ソフトウェアの予測のみに依存する場合、採用リスクが高くなります。サイト固有のテストを行わずに文献ベースのパラメータを直接適用するのは危険です。モデルを検証するには、厳密な実証テストを実施する必要があります。硫黄プリントとマクロエッチングを使用して内部構造を確認します。工場現場での調整を繰り返すことで、シミュレーションと現実の間のギャップを埋めます。出発点はソフトウェアにガイドさせますが、最終的な制作レシピはマクロエッチングの結果に基づいて決定します。

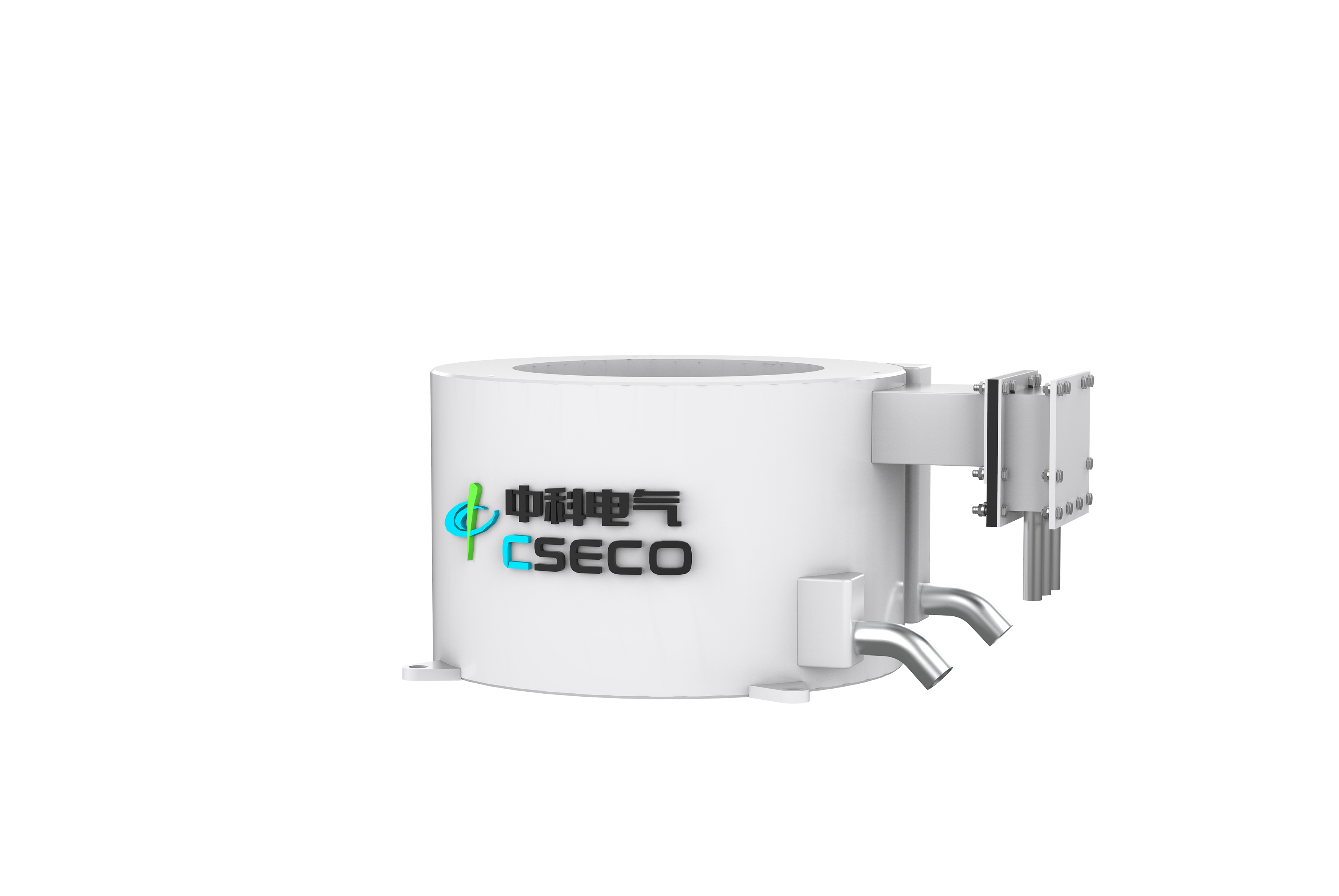

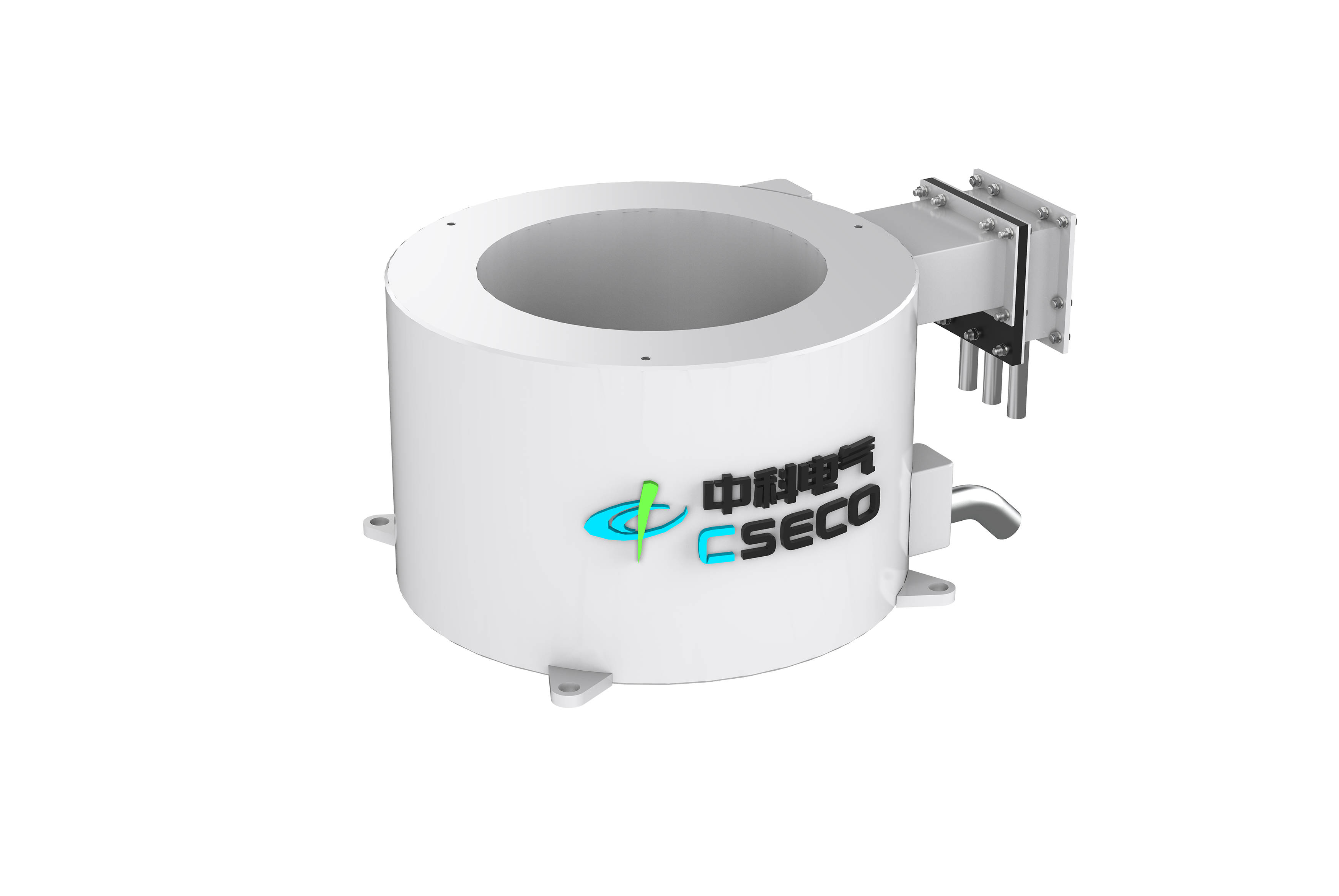

新しいハードウェアを調達するには、厳密な技術的精査が必要です。を評価する場合は 冶金用電磁スターラー、基本的な仕様に重点を置きます。低周波波形の品質をよく見てください。銅モールド内の過度の加熱を防ぐために、高調波歪みの制限は非常に厳しくなければなりません。コイル絶縁の耐久性は最も重要です。常にクラス H またはクラス C 絶縁を要求してください。これらのプレミアム断熱グレードは厳しい放射熱に耐え、突然の冷却剤の故障から保護します。
制御システムの柔軟性は、もう 1 つの重要な評価要素を表します。最新のキャスティングには、高度な PLC と VFD の組み合わせが必要です。これらのシステムにより、プログラム可能なグレード固有のレシピ管理が可能になります。手動ダイヤルとアナログ制御は過去のものです。パラメータをその場で調整するにはデジタル精度が必要です。高度な VFD は、連続撹拌モードと断続撹拌モードの間の動的な移行をシームレスに処理します。
ベンダーの検証は、依然として調達における最後の重要なステップです。 OEM マーケティングの主張を盲目的に信用しないでください。契約に署名する前に、実際のパイロット データを要求します。同様の植物の撹拌した場合と撹拌していない結果を示すマクロ構造の比較を依頼してください。高アンペア数条件下での長期コイル寿命の詳細を記載した参考資料をリクエストしてください。信頼性の高い 冶金用電磁スターラーは、 長年にわたる激しい操作にわたって一貫した磁束密度を維持する必要があります。ベンダーの厳格な審査により、未加工のハードウェアだけでなくソリューションを確実に購入できます。
電磁撹拌を習得するには、2 つの異なる物理的な力のバランスをとる必要があります。周波数は、液体プール内のどこで撹拌が起こるかを正確に決定します。電流は、磁場が溶鋼をどの程度激しくかき混ぜるかを正確に決定します。真の冶金学的卓越性を達成するには、両方の変数を調和させる必要があります。工場管理者は、デフォルト設定に依存して高感度の合金グレードを鋳造することはできません。
実行可能な次のステップは明確かつ即時です。現在の EMS パラメータの包括的なプロセス監査を実施することをお勧めします。 VFD 設定値を実際のマクロ構造欠陥ログと直接比較します。ハードウェアのアップグレードや高価な新しいモデリング ソフトウェアに多額の投資をする前に、これを実行してください。データ主導の調整により、既存の機器に隠された大きな可能性が解き放たれることがよくあります。まずベースラインを最適化すると、連続鋳造の品質が劇的に向上します。
A: 表皮効果により、磁場は液体コアの奥深くまで浸透できません。これにより、内部撹拌が弱くなり、等軸ゾーンの形成が不十分になり、エネルギーが無駄になります。撹拌力は、表面または銅型自体の内部に完全に局所的に残ります。
A: 高炭素鋼は中心線偏析の影響を非常に受けやすいです。電流は経験的に評価する必要があります。ベースラインの計算モデルから開始して、下方に調整します。最終製品に深刻なホワイトバンドを発生させずに樹状突起の成長を中断する最小閾値を見つけたいと考えています。
A: はい。主要なシステムは、高度な低周波コンバータと多相電源を利用しています。これらのシステムは、通常 1 ～ 10 Hz の動的で調整可能な周波数範囲を提供します。この柔軟性により、オペレーターはまったく同じストランド上のさまざまな鋳造形式や鋼種に合わせて設定を調整できます。
