連続鋳造用のを調達することは 電磁撹拌機 、一か八かの資本支出の決定です。装置の仕様がずれていると、重大な冶金的欠陥が直接発生します。永続的な中心偏析や過剰な多孔性が発生する可能性があります。これらのエラーは、コストのかかる運用上のダウンタイムの原因にもなります。一般的な製品カタログには標準パラメータが記載されていることがよくあります。ただし、調達を成功させるには、生の電気仕様を特定の冶金学的成果に橋渡しする必要があります。購入者は、独自のキャスター形状の制約を慎重に考慮する必要があります。効果的に調達するには、バイヤーは表面レベルのパラメーターを超えて行動する必要があります。磁気推力、冷却の信頼性、および位置固有の構成を評価する必要があります。サプライヤーの検証能力を評価することも同様に重要です。選択した機器が実際の運用状況にシームレスに適合していることを確認する必要があります。
仕様を冶金に合わせる: 選択は、ベースラインの電気定格だけではなく、必要な冶金の改善 (等軸結晶比の増加など) によって決定される必要があります。
位置が設計を決定する: ユニットがモールド (M-EMS)、ストランド (S-EMS)、またはファイナル (F-EMS) ゾーンのいずれ用であるかによって、仕様は大幅に異なります。
冷却と断熱は寿命に等しい: 現実世界の故障が磁気によるものであることはほとんどありません。通常は熱的です。堅牢な冷却仕様については交渉の余地がありません。
需要シミュレーションの証明: 信頼できる電磁撹拌機のサプライヤーは、機器の仕様を最終決定する前に冶金シミュレーション データ (熱力学や流体力学など) を提供します。
すべての調達サイクルは、明確な成功基準を定義することから始める必要があります。新しい機器が何を達成する必要があるかを正確に確立する必要があります。共通の目標には、内部亀裂の減少と中心線の偏析の最小化が含まれます。キャスターを高速キャストに適応させることも、頻繁に行われる目的の 1 つです。溶鋼が急速に凝固すると、溶質元素が中心に集中することがよくあります。これにより、許容できない多孔性が生じます。適切な撹拌力はこの集中を妨げます。成長する樹状突起を破壊し、内部構造を改善します。単なる重い機械ではなく、特定の冶金学的改善が必要です。
多くの調達チームは、よくある調達の罠に陥っています。彼らは純粋に特定の KVA 評価の最低コストに基づいて購入します。このアプローチには根本的に欠陥があります。電気入力が高くても、溶融体内の高い撹拌力が自動的に保証されるわけではありません。磁気結合が不十分な機器はエネルギーを無駄にします。有用な運動エネルギーの代わりに過剰な熱が発生します。 KVA の評価のみに基づいて購入すると、推力のパフォーマンスが低下します。有意義な収量の向上を確認するのは難しいでしょう。初期の節約分は、継続的な製品の不合格によりすぐに蒸発してしまいます。
結果主導の評価戦略を採用する必要があります。特定の冶金的欠陥を正確な仕様ニーズに結び付けます。表面品質の低下は、多くの場合、金型に起因します。したがって、メニスカスの安定性を管理するには、正確な低周波制御が必要です。中心の多孔性は、まったく異なる課題を引き起こします。最終冷却ゾーンの奥深くまで高い貫通推力が必要です。最も頻度の高い欠陥を機器設計に直接マッピングすることをお勧めします。これにより、設備投資によって実際の生産のボトルネックが確実に解決されます。
結果のマッピングでよくある間違い:
磁場の侵入深さではなく生の電力に焦点を当てます。
必要な撹拌力を決定する際には、鋳造された特定の鋼種を無視します。
シフトごとのキャスト速度の変動を考慮していません。
磁束密度の評価には深い技術的理解が必要です。コイル表面で測定される磁場の強さ以外にも目を向ける必要があります。本当に重要な唯一の指標は、液体コアに加えられる実際の力です。これを磁気推力または撹拌力と呼びます。スチールシェルは磁気シールドとして機能します。厚く固化したシェルは磁場の多くを吸収します。表面フラックスが高くても、シェルを貫通できなければ意味がありません。液体プールの中心で計算された推力データを要求する必要があります。
電流および低周波数の定格により、運用の柔軟性が決まります。調整可能な低周波インバーターは非常に重要です。鋼のグレードが異なると、必要な撹拌強度も異なります。高炭素鋼は、凝固中に低炭素鋼とは異なる挙動を示します。さらに、セクションのサイズによって貫通要件が決まります。大きなスラブは、小さなビレットよりも大幅に低い周波数を必要とします。低周波は凝固するシェルをよりよく貫通します。プロセスの早い段階でインバータの周波数範囲機能を検証することをお勧めします。特定の 電磁スターラー仕様 チェックリストに完全に一致していることを確認してください。
また、電力消費と歩留まり効率のバランスをとる必要があります。高推力ユニットはかなりの電力を消費します。この運用コストを正当化するには、信頼できるフレームワークが必要です。拒否される熱の予測削減量を計算します。キャスト速度の向上による経済的利益を見積もってください。これらの利益を年間電気料金と比較してください。ほとんどの成功した実装では、歩留まりの向上が電力コストを大幅に上回ります。未加工の電力定格を見て怖がって、必要なアップグレードを諦めないでください。純効率の向上に焦点を当てます。
表 1: 電力入力と冶金的成果の比較
仕様の焦点 | 測定場所 | 主なメリット | よくある落とし穴 |
|---|---|---|---|
コイル表面磁束 | 装備面 | 生の磁気の発生を示します | 砲弾の減衰は考慮されていません |
コア磁気推力 | 液体プールの中心 | 滑らかな動きを保証 | 検証するには複雑なシミュレーションが必要 |
低周波帯域 | インバータ出力 | 深い砲弾の貫通を保証します | 固定周波数を選択すると柔軟性が制限される |
金型電磁撹拌（M-EMS）は初期凝固に直接影響します。ここでの主な目的は表面品質の改善です。物理的なコンパクトさに関するスペックに焦点を当てる必要があります。ユニットは厳しい空間的制約内に収まる必要があります。内側と外側のデザインのオプションを慎重に評価してください。多くの場合、内部設計により磁気結合が向上します。ただし、金型ウォーター ジャケットとの統合は複雑です。装置は一次冷却プロセスを中断してはなりません。シームレスな統合により、ブレイクアウト事故が防止され、一貫したメニスカスの流れが確保されます。
ストランド ゾーンとファイナル ゾーンのユニットは内部構造の問題に対処します。ストランド (S-EMS) およびファイナル (F-EMS) の撹拌は、浸透深さに重点を置いています。これらのゾーンでは厚い固体シェルを扱っています。大きなセクションには膨大な磁力が必要です。目標は、成長する樹状突起を機械的に破壊することです。この作用により等軸結晶ゾーンが広がります。最終製品における有害な中心偏析を防ぎます。ストランドの奥深くまで力を加えることができる装置を選択する必要があります。ここでは高い表面力は役に立ちません。

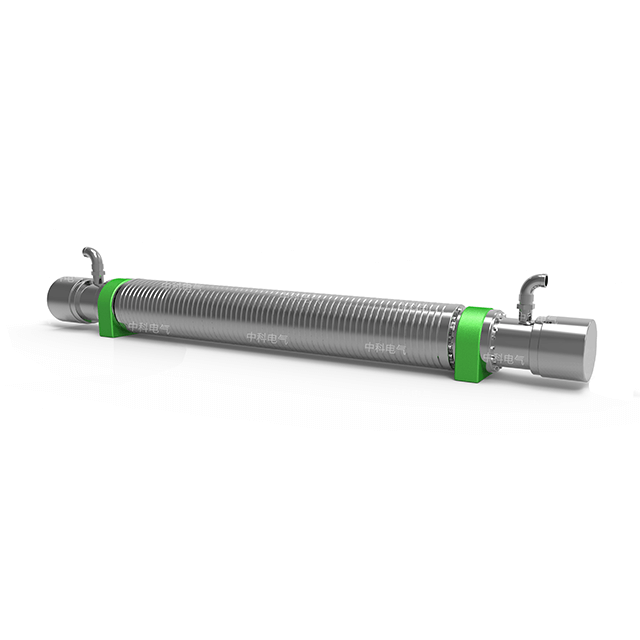

二次冷却ゾーンには設置スペースがほとんどない場合があります。このような状況では、ロールタイプのソリューションの評価が必要になります。膨れや内部欠陥を防ぐためには強力な撹拌力が必要です。この ロール電磁スターラーの強力な推力は、 空間的ジレンマを解決します。コイルはサポートロールの内側に直接組み込まれています。これにより、磁気源がストランドの非常に近くに配置されます。貴重な機械スペースを節約しながら、浸透を最大化します。この構成は、厚いスラブや重いブルームに対して非常に効果的です。
ポジション固有の評価の手順:
ターゲット キャスト ゾーンで利用可能な物理スペースを監査します。
設置予定箇所の正確なシェルの厚さを決定します。
樹枝状構造を破壊するために必要な中心流体速度を計算します。
計算されたシェルを貫通するために適切な周波数範囲を選択します。
既存のサポート ロールまたは金型ジャケットとの機械的互換性を確認します。
熱管理は機器の寿命を左右します。スターラーは動作中に膨大な内部熱を発生します。内部水冷方式と外部冷却方式を評価する必要があります。一般に、内部の中空銅導体の冷却は優れています。熱源から直接熱を取り除きます。ただし、冷却水の水質に関しては厳しい仕様が求められます。水の伝導率は極めて低いままでなければなりません。導電性が高いと電気分解や内部腐食が発生します。入口圧力と最小流量を注意深く監視する必要があります。水流が突然低下すると、コイルが急速に破壊されます。
コイル絶縁技術は、頻繁な故障点を表します。キャスターの環境は厳しいことで有名です。それらは蒸気、金属粉塵、および高い周囲熱で満たされています。絶縁クラスの要件について徹底的に議論します。クラス H 以上の絶縁材料を要求する必要があります。さらに、真空圧力含浸 (VPI) プロセスは必須です。 VPI は、絶縁層内の空隙を除去します。これらを高級エポキシ樹脂に置き換えます。これにより、湿気の侵入が防止され、内部の電気アークが発生しなくなります。断熱材をケチると、機器の早期故障が保証されます。
設置面積と機械的統合には、エンジニアリング上の重大なリスクが伴います。寸法の不一致のリスクを早期に詳細に説明します。新しいスターラーは既存の構造フレームワークに適合する必要があります。大規模なキャスターの変更が必要になると、多大なダウンタイムとリスクが生じます。二度測定し、ベンダーに 3D モデルを要求します。油圧ラインと二次冷却スプレーの周囲のクリアランスを確認してください。可能な限りドロップイン交換が必要です。コンパクトな設計により、設置時間が短縮され、より早く本番環境に戻ることができます。
冷却水仕様チェックリスト:
導電率はベンダー指定のマイクロジーメンス制限を厳密に下回ります。
50 ミクロンを超える粒子を除去できる濾過システム。
入口温度は一貫して摂氏 35 度未満に維持されました。
メインキャスター PLC 緊急停止に統合された冗長フロー スイッチ。
ベンダーの能力を評価するには、過去のマーケティングパンフレットに目を通す必要があります。信頼できる 電磁スターラーのサプライヤーは、 既製のユニットを販売するだけではありません。堅牢な 3D 電磁シミュレーションを提供する必要があります。ここでは、THERCAST や ANSYS などのソフトウェア プラットフォームが業界標準です。これらは、熱プロファイルと流体の流れのダイナミクスをシミュレートします。ベンダーは、仕様が特定のストランドに対して機能することを証明する必要があります。キャスターのジオメトリに基づいて正確にモデル化されたシミュレーションを確認してください。流体速度をシミュレートできない場合は、推測になります。
工場受け入れテスト (FAT) は設備投資を保護します。購入者が出荷前に要求する必要がある必須テストの概要を説明します。空負荷テストでは、水を使用しない状態での電気的完全性を検証します。磁場マッピングは非常に重要です。これは、コイルが約束された磁束密度プロファイルを生成することを証明します。冷却ジャケットの静水圧テストにより、漏れがないことが確認されます。これらのテストに立ち会うためにエンジニアを物理的に派遣する必要があります。単純な適合証明書を決して受け入れないでください。パフォーマンス データを直接確認してください。
ライフサイクルと販売後のサポートにより、長期的な成功が保証されます。実際の現場での試運転に対するサプライヤーの取り組みを評価します。彼らは冶金技術者を派遣するのでしょうか、それとも電気技師だけを派遣するのでしょうか?最初のキャスト中に撹拌パラメーターを調整するのは芸術の一種です。最適な周波数と電流を見つけるには専門知識が必要です。スペアパーツの在庫状況と納期についてはお問い合わせください。コイルが焼損すると、生産が完全に停止されます。迅速な修理または即時のコイル交換が可能なパートナーが必要です。
最適な調達により、電気工学と冶金科学の間のギャップを埋めることができます。機械的な適合性と望ましい内部品質の改善を完全に調整する必要があります。生の KVA 評価に基づいて購入すると、パフォーマンスが低下することが保証されます。液体コアに到達する実際の磁気推力が必要です。堅牢な冷却システムと VPI 断熱材が、過酷なキャスター環境から投資を保護します。位置固有の構成により、適切な力が適切なタイミングで適用されるようになります。
次の実行可能なステップは、すぐに準備することです。調達チームとエンジニアリング チームに、詳細なキャスター データ シートを作成するようアドバイスしてください。すべての鋼種、鋳造速度、正確な断面寸法を文書化します。冷却水の正確な制限と空間的制約に注意してください。この文書を使用して、サプライヤーにデータに基づいたオーダーメイドの提案を提出するよう強制します。一般的な引用は直ちに拒否してください。注文書に署名する前に、熱および流体力学シミュレーションを要求します。この厳格なアプローチにより、鋼材の品質を実際に向上させる装置が保証されます。
A: 液体プールの中心における実際の磁気推力に注目してください。定格電力や KVA だけを見てはいけません。最適な撹拌周波数範囲も同様に重要です。これは、磁場が凝固した鋼鉄シェルにどの程度浸透するかを決定します。
A: 撹拌コイルをサポート ロール自体に直接組み込んでいます。この革新的な設計により、狭い二次冷却ゾーンの重要なスペースが節約されます。ストランド近傍での高い撹拌力を驚異的に維持し、膨れを防止し、内部偏析を効果的に低減します。
A: 特定の運用データが必要です。連続鋳造機のタイプと正確な断面サイズ (150x150mm ビレットなど) をリストします。鋳造された特定の鋼種、最大鋳造速度、利用可能な設置スペースの詳細な図面を提供します。
A: 返品は生産量と現在の不良率によって異なります。拒否される熱が減少し、鋳造速度が向上することがわかります。ほとんどの運用では、パラメーター調整が成功した後、8 ～ 18 か月の範囲の現実的な投資回収期間が発生します。
