重工業用マテリアルハンドリングでは、深刻なボトルネックや業務の遅延が発生することがよくあります。鋼板、スクラップ金属、または重いコイルを移動する施設は、歴史的に、時間がかかり、労働集約的な機械装備に依存しています。作業員はスリング、チェーン、フックを使用して荷物を固定します。これらの古い方法は重大な安全上のリスクをもたらし、完成した材料に望ましくない表面損傷を引き起こすことがよくあります。現代の運用では、最適なスループットを維持するために、より高速で安全な代替手段が必要です。
昇降 電磁石は、 面倒な機械的取り付けを直接の制御可能な磁力に置き換えることで、この問題を解決します。このアップグレードにより、施設全体で迅速かつ自動化された遠隔制御によるマテリアルハンドリングが可能になります。
この記事では、電磁リフティング技術を駆動する物理メカニズムについて学びます。その産業用途、利点、運用上の限界を客観的に評価します。最後に、負荷形状、コンプライアンス規格、特定の施設要件に基づいて適切な機器を指定するのに役立つ実用的なフレームワークを提供します。
昇降電磁石は、鉄芯の周りに巻かれたワイヤを通過する直流電流に依存して、制御可能な一時的な磁場を生成します。
永久磁石とは異なり、電磁石を使用するとオペレーターが磁力を調整できるため、さまざまな負荷を処理したり、特定の量のスクラップ/プレートを落としたりするのに最適です。
適切なリフティング電磁石を選択するには、材料の厚さ、表面状態 (エアギャップ)、動作温度などの変数に対して安全使用荷重 (SWL) を計算する必要があります。
安全性準拠 (ASME B30.20 など) では、突然の停電時の致命的な負荷低下を防ぐために、バッテリー バックアップ システムの組み込みが義務付けられています。

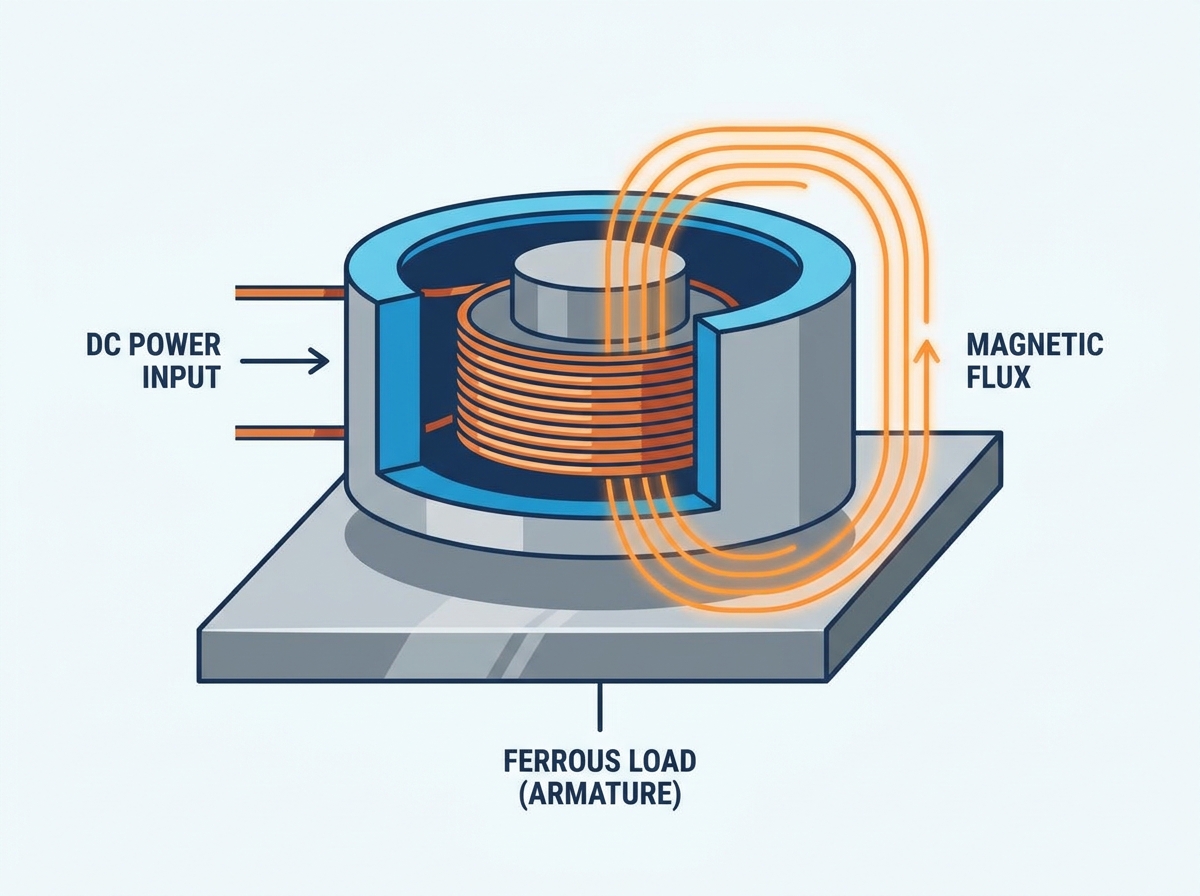

電磁気学は電気と磁気の基本的な関係に基づいています。直流 (DC) は、銅またはアルミニウムで作られた導電性コイルを流れます。この電気の流れにより、高度に集中した磁場が生成されます。メーカーは、これらの導電性コイルを鉄コアの周りにしっかりと巻き付けます。耐久性の高い低炭素鋼のケーシングが内部コンポーネントを囲んでいます。低炭素鋼は透磁率に優れています。磁束を効果的に導き、持ち上げたい材料に向かって下向きに誘導します。この磁束の強さは、コイルの巻き数と印加される電流の量に直接依存します。
磁場は自然に閉ループを求めます。昇降装置はこの磁場の発生源として機能します。ただし、このシステムは鉄製の物体と接触するまでは不完全なままです。鋼製負荷は、この物理方程式のアーマチュアとして機能します。磁石が鋼鉄に触れると、材料が磁気回路を閉じます。磁束はデバイスの N 極から鋼製負荷を通って S 極に戻ります。このシームレスな回路の完成により、重工業用リフトに必要な強力な保持力が生成されます。
この技術の運用上の大きな利点の 1 つは、保持力を絶対的に制御できることです。システムはオペレーターの入力に即座に応答します。
通電: 電力を加えると、即座にコイルに電流が流れます。これにより、デバイスと負荷の間に即時の強固な結合が形成されます。
非通電: 電力を遮断すると、一次磁場が停止します。
リバースパルス: 単純にパワーをカットするだけでは、クリーンなドロップに十分であることはほとんどありません。鉄材料は残留磁気を保持することが多く、小さなスクラップ片が付着する原因になります。コントローラーは、この残留磁気を中和するために短時間の逆電流を流します。この逆パルスにより、毎回、負荷が確実にきれいに解放されます。
施設管理者は、3 つの主要な磁気テクノロジーから選択する必要があります。各システムは、特定の動作環境に適した独自の内部機構を利用しています。
これらのデバイスは、ネオジムなどの高エネルギー希土類材料のブロックを使用します。外部電源は必要ありません。オペレーターは機械式レバーを使用して手動で磁場をオンまたはオフにします。このレバーは内部の磁気ブロックを物理的に回転させて、磁路の位置を調整したり、位置をずらしたりします。これらは、機械工場における小規模で均一な負荷の場合に非常にうまく機能します。ただし、数トンの巨大なリフトに必要な拡張性が欠けています。
上で詳しく説明したように、これらのユニットが機能するには、継続的な電力供給が必要です。素早いサイクルタイムと可変力が要求される環境に優れています。これらは高周波スクラップヤード、重鋼工場、自動生産ラインでよく見られます。オペレーターは入力電圧を簡単に調整して特定の量の材料を採取できるため、比類のない多用途性が得られます。
EPM は両方のテクノロジーを融合させます。短い電気パルスを使用して、内部の永久磁石の磁気状態を切り替えます。起動すると、負荷を安全に保持するために継続電力はゼロになります。この最新の代替案では、停電時に負荷が低下することがないため、安全性が優先されます。また、優れたエネルギー効率も実現します。
テクノロジーの種類 | コアメカニズム | 電力要件 | 理想的な使用例 |
|---|---|---|---|
永続 | レアアースブロック、手動レバー | なし | 小さなお店、均一なプレート |
電磁石 | コイル、連続 DC 電流 | 継続的 | スクラップヤード、可変容量のニーズ |
エレクトロパーマネント | 電気パルススイッチの極性 | 短い脈拍のみ | 安全性の高い自動化環境 |
磁気リフティングに切り替えると、工場現場が即座に改善されます。運用上のメリットは主に、速度、安全性、物理的な設置面積にあります。
スループット速度: 手動によるスリング、チェーン、ブロッキングを完全に排除します。クレーンオペレーターは、キャビンから直接着脱できる機能を享受できます。これによりサイクルタイムが大幅に短縮されます。
荷重の完全性: 機械式クランプは材料をえぐったり曲げたりすることがよくあります。磁場により、揚力が表面全体に均等に分散されます。これにより、薄い鋼板や高度に仕上げられた金属部品への局所的な損傷が防止されます。
スペース効率: 従来の索具では、作業者がフックを取り付けるために積荷の側面の周囲に十分なスペースが必要です。磁石は上面からのみ係合します。このゼロクリアランス機能により、材料をしっかりと積み重ねることができ、床面積を最大化できます。
これらのシステムは効率的であるにもかかわらず、特定の物理的制限があります。エンジニアリング段階では、これらの制約を考慮する必要があります。
電力依存性: 継続的な電力要件は大きな危険をもたらします。突然の送電網の故障により、磁場は即座に停止します。フェールセーフエンジニアリングがなければ、負荷は低下します。施設管理者はバックアップシステムを設置する必要があります。
熱劣化: 連続動作により、コイル内部にかなりの熱が発生します。デューティサイクルが高いと、コイルの電気抵抗が上昇します。これにより、全体的な磁気リフティング能力が一時的に低下します。過熱を防ぐために、正しいデューティ サイクル定格を指定する必要があります。
材料の制約: この技術は強磁性金属でのみ機能します。特殊合金や高炭素鋼を扱う場合は、効果が大幅に低下します。さらに、表面バリアはパフォーマンスを大きく妨げます。
産業用 昇降電磁石を購入するには 、慎重な数学的評価が必要です。荷物の総重量をパンフレットに記載されている最大定格容量と単純に一致させることはできません。
磁気飽和と呼ばれる現象により、材料の厚さは実際の吊り上げ能力に直接影響します。磁束が通過するには、十分な物理的な金属の質量が必要です。薄い鋼板では、強力なユニットによって生成される磁束を完全に吸収することはできません。強力な磁石を 1/8 インチの金属板の上に置くと、磁束は完全に金属を通って下の空気中に漏れ出します。これにより、メーカーの定格容量と比較して実際の保持力が大幅に減少します。磁石の極の形状を負荷の最小の厚さに一致させる必要があります。
磁力は、磁石面と鋼製負荷の間の距離が増加するにつれて指数関数的に低下します。この距離を「エア ギャップ」と呼びます。産業環境では、エア ギャップが実際の空の空気で構成されることはほとんどありません。錆、ミルスケール、厚い塗装、汚れ、凹凸のある表面はすべてエアギャップとして機能します。単純な粗い錆の層によって、磁石が純粋な鋼から数ミリメートル離れてしまう可能性があります。この小さな分離により、磁気保持力が 50 パーセント以上減少する可能性があります。機器のサイズを指定するときは、常に最悪の場合の表面状態を評価してください。
施設のスループットに基づいて必要なデューティ サイクルを計算する必要があります。デューティ サイクルは、特定の期間にわたって磁石が通電される時間の割合を表します。一般的な定格には、50% または 75% のデューティ サイクルが含まれます。 50% の磁石を押し続けて動作させると、過熱して負荷が低下します。
周囲の熱も大きな役割を果たします。鋳造工場で熱ビレットを取り扱うと、外部から深刻な熱応力が生じます。標準コイルはこのような条件下では故障します。高温環境では、特殊な内部断熱材、陽極酸化アルミニウム コイル、カスタムの放熱ハウジングが必要です。
クレーン インフラストラクチャが新しい機器をサポートする必要があります。必要な DC 電圧を評価します。ほとんどの産業用ユニットは 230V DC で動作します。標準の AC 電源を安定した DC に変換するには、専用のコントロール パネルと整流器が必要です。さらに、クレーンの電動化への適合性も評価してください。電力供給をスムーズに管理するには、橋クレーンに直接取り付けられた頑丈なケーブル リールまたは補助発電機が必要になる場合があります。
産業安全機関は、フック下吊り上げ装置を厳しく規制しています。北米では、ASME B30.20 規格により、磁気リフターの操作上の安全性、検査、およびメンテナンスが規定されています。一方、ASME BTH-1 規格は、構造および機械の設計基準を管理します。これらのフレームワークに準拠することで、機器が動的な産業の力を安全に処理できるようになります。
メーカーは、完璧な実験室条件下で磁石の最大離脱力を決定します。厚くて平らな機械加工された低炭素鋼が使用されています。現実世界の条件は決して実験室と一致しません。したがって、安全基準では厳格なティアオフ係数が要求されます。産業用磁気リフティングでは、2:1 または 3:1 の安全マージンを遵守する必要があります。最悪の場合の荷重が 5,000 ポンドの場合、ユニットの最小離脱力が 10,000 ～ 15,000 ポンドになるようにテストする必要があります。
電磁昇降では停電が最大のリスクとなります。安全コンプライアンスには、フェールセーフ アーキテクチャの統合が必須です。連続電源ユニットは、無停電電源装置 (UPS) および堅牢なバッテリ バックアップ バンクと組み合わせる必要があります。これらのシステムは電圧低下を即座に検出し、バッテリー電源に切り替えます。システムは、指定された期間 (通常は 15 ～ 20 分間) 最大定格負荷を保持する必要があります。この時間枠により、オペレーターは下のエリアを空けて手動で安全に荷重を下げるのに十分な時間を確保できます。
ハードウェアのフェイルセーフは、適切なメンテナンス手順がなければ意味がありません。オペレーターは、重心の調整と危険なエアギャップの認識に関する特別なトレーニングを必要とします。メンテナンスチームは磁気付着強度の定期テストを実施する必要があります。ケーブルの完全性、コントロールパネルの整流器、内部絶縁抵抗を一貫して監視する必要があります。事前の検査により長期的な信頼性が保証され、致命的な落下が防止されます。
昇降電磁石は、マテリアルハンドリングを手動の危険なボトルネックから高速の自動プロセスに効果的に移行します。ただし、この変革は、施設管理者が磁束の厳密な物理的制限を尊重する場合にのみ成功します。購入者は、可変制御の必要性と、継続的な電力供給および必須のバックアップ安全システムをサポートする施設の能力を慎重に比較検討する必要があります。
次のステップでは、専門のアプリケーション エンジニアに直接相談する必要があります。彼らは、材料の種類、厚さ、最悪の場合の表面状態をカバーする包括的な荷重分析を実施します。このデータがあれば、円形のスクラップ磁石、長方形のビレットリフター、または複雑なマルチマグネットスプレッダービームなど、必要な正確なフォームファクターの具体的な見積もりを自信を持ってリクエストできます。
A: 容量は数百ポンドから 100 トン以上までさまざまです。ただし、実際の容量は、材料の厚さ、空隙、および持ち上げられる特定の合金によって厳密に決まります。定格 10 トンの磁石は、薄く錆びた鋼鉄を 2 トンしか安全に持ち上げることができません。
A: バックアップシステムがないと磁場は瞬時に消失し、負荷が低下します。産業用ユニットは、電力が復旧するか手動で負荷を下げることができるまで負荷を安全に保持するために、自動バッテリ バックアップ システムと組み合わせる必要があります。
A: はい、ただし標準的な電磁石は、材料温度がキュリー点に近づくと効率が低下します。圧延したばかりの鋼材など、100°C (212°F) を超える材料を取り扱うには、特殊な高温電磁石が必要です。
A: メーカーの定格容量は、すべての磁束を吸収するのに十分な厚さの、清潔で平らな低炭素鋼のテスト ブロックを想定しています。薄板、錆、塗装、曲げ/剥離効果、高合金鋼などの実際の状況では、この能力が低下します。
