間違った昇降装置の選択は、ワークフローのボトルネックを引き起こすだけではありません。これにより、施設に重大な安全上の責任が生じ、重大な機器損傷のリスクが生じます。荷物が落下すると、生産は即座に停止します。また、作業現場の従業員も重大な危険にさらされます。スペックシート上の容量定格は、多くの場合、理想的な条件を想定しています。彼らは、完全に平らで清潔で信じられないほど厚い鋼板に基づいて持ち上げ力を計算します。ただし、現実の産業環境がこれらの自然な実験室のシナリオと一致することはほとんどありません。オペレーターは、錆びた材料、でこぼこした表面、変動する電源を扱います。このガイドは、厳密に客観的な評価フレームワークを提供するために設計されました。分析する方法を学びます。 コンプライアンスとパフォーマンスのためにまた、よくあるサイズ設定エラーを回避し、マテリアルハンドリング業務の信頼できるパートナーを最終候補に挙げるお手伝いもします。 リフティング電磁石の仕様を適切に
磁石の最大吊り上げ能力は、記載されている安全使用荷重 (SWL) だけでなく、材料の厚さ、表面状態、合金組成によって大きく左右されます。
デューティ サイクルと熱管理を評価することは重要です。電磁石は動作温度が上昇すると揚力を失います。
停電時（バッテリバックアップシステムなど）は、電磁リフターにとって必須の安全要件です。
高品質の産業用昇降電磁石を調達するには、サプライヤーが地域の安全規格 (ASME B30.20 や CE など) に準拠しているかどうか、およびその実証試験プロトコルを精査する必要があります。
購入者は製品カタログを閲覧する前に、正確な負荷特性を文書化する必要があります。磁気リフティングは基礎物理学に依存しています。安全な操作を確保するには、材料が磁気的にどのように相互作用するかを理解する必要があります。構造化された評価プロセスに従うことをお勧めします。
対象となる材料の最小および最大の厚さを測定します。
典型的な表面仕上げを評価し、コーティングや錆があれば記録します。
施設で扱われている鋼合金を正確に特定します。
最も重い荷物の物理的な設置面積と形状を決定します。
薄くて柔軟なプレートを持ち上げるときは、「剥離効果」を考慮する必要があります。薄い鋼材は持ち上げ中に自重で曲がります。この曲げにより、プレートが平らな磁石の面から剥がれます。保持力が大幅に低下し、危険な落下を引き起こします。薄い柔軟なプレートには、1 つの大きなユニットではなく、スプレッダー ビームに取り付けられた複数の小さな磁石が必要です。さらに、磁石には厳格な最小厚さの要件があります。このしきい値よりも薄い材料を持ち上げると、磁場は鋼鉄をまっすぐ通過します。薄い材料では完全な保持力を実現することはできません。
最大の容量を実現するには、磁束が完全に同一平面上にある接続が必要です。錆、重いミルスケール、厚い塗装、または粗い表面により、微細な「エアギャップ」が生じます。これらのギャップは、磁石の面を裸の鋼から分離します。わずか数ミリメートルのギャップでも磁束は指数関数的に低下します。保持力が大幅に低下します。粗い材料や錆びた材料を定期的に扱う場合は、装置の容量を大幅に下げる必要があります。
磁気吸引力は合金によって大きく異なります。低炭素鋼 (一般に軟鋼と呼ばれます) は 100% の磁気容量をもたらします。磁場を完全に伝導します。逆に、高炭素鋼、鋳鉄、または特殊合金は性能が悪くなります。磁気の侵入に耐えます。鋳鉄を取り扱うと、磁気吸引力が最大 50% 減少する可能性があります。特定のステンレス鋼 (304 または 316 シリーズなど) は完全に非磁性です。特定の材料冶金に基づいて容量の計算を調整する必要があります。
平らな鋼板は最大の接触面積を提供します。磁極表面全体を利用します。パイプや中実棒などの丸鋼は、1 本の細い接線に沿ってのみ面に接触します。不規則な金属くずは、接触点が予測不能で散在することになります。形状ごとに異なる磁極設計が必要です。バイポーラ設計は丸い荷物を安全に扱います。深視野フラット設計により、不規則なスクラップを処理します。
見積もりを検討する際には、技術仕様を注意深く精査する必要があります。これらの数字を誤解すると、危険な購入決定につながります。
これら 2 つの指標の重要な違いを理解する必要があります。安全作業負荷 (SWL) は、1 日あたりの最大運転容量を定義します。離脱力は、荷重を面から引き離すのに必要な絶対最大の機械的引力を測定します。標準的な産業安全慣行では、厳格な安全係数が義務付けられています。離脱力は SWL の 2 ～ 3 倍大きくなければなりません。これを 2:1 または 3:1 の安全マージンと呼びます。このバッファは、突然の負荷変動や予期しない電力変動からオペレータを保護します。
連続動作により、内部の銅コイルが急速に加熱されます。メーカーは、デューティ サイクルを 50% や 75% などのパーセンテージで表します。 75% のデューティ サイクルは、特定のタイム サイクルの 75% の間機器に通電できることを意味します。残りの 25% は冷却する必要があります。業界標準では通常、10 分のサイクル ブロックが使用されます。大量の操作には、より高いデューティ サイクルが必要です。オペレータがこの定格を超えると、内部コイルが過熱して永久に焼損します。
熱は磁気の主な敵です。内部コイルの温度が上昇すると、電気抵抗も同時に増加します。これにより電流の流れが制限され、長時間のシフトでは持ち上げ力が低下します。高周波アプリケーションでは、優れた熱管理が必要です。常にクラス H の絶縁定格を確認する必要があります。この特定の絶縁グレードは、銅コイルを極端な内部動作温度から保護します。
電磁システムには特定の電気インフラストラクチャが必要です。これらは完全に直流 (DC) 電源で動作します。あなたの施設はおそらく交流 (AC) で動作しています。この電源を変換するには特殊な整流器が必要です。専用のコントロールパネルも設置する必要があります。購入を確定する前に、必ず現在の配電盤の容量を確認してください。
技術仕様の内訳表
仕様のメトリック | 理想的な範囲/ベンチマーク | 運用への影響 |
|---|---|---|
安全係数 (ブレークウェイ vs. SWL) | 2:1 または 3:1 の比率 | クレーンの急な移動時の荷物の落下を防止します。 |
デューティサイクル定格 | 頻繁に使用する場合は 60% ～ 75% | ユニットが過熱することなく連続して動作できる時間を決定します。 |
絶縁クラス | クラスH（180℃制限） | 長時間の激しいシフト時の内部コイルの短絡を防ぎます。 |
動作電圧 | DC220V（標準工業用） | 必要な整流器とコントロール パネルのインフラストラクチャを決定します。 |
ボトムオブファネルの運用シナリオに基づいて、潜在的な機器を評価する必要があります。汎用設計が高度に専門化された産業タスクに優れていることはほとんどありません。
CNC プラズマまたはレーザー切断テーブルのロードには、非常に高い精度が必要です。選択的な持ち上げ機能が必要です。オペレーターは、積み重ねられたプレートから一度に 1 枚ずつ正確に取り出す必要があります。標準的な 昇降電磁石は 通常、強すぎることが判明します。思わず一度に2枚、3枚を掴んでしまいます。特殊な可変電圧コントローラーは、この問題を完全に解決します。これらにより、オペレータは初期磁場をわずかに減少させることができます。天板だけを安全に持ち上げるシステムです。この正確な制御により、毎日の切断スループットが大幅に向上します。

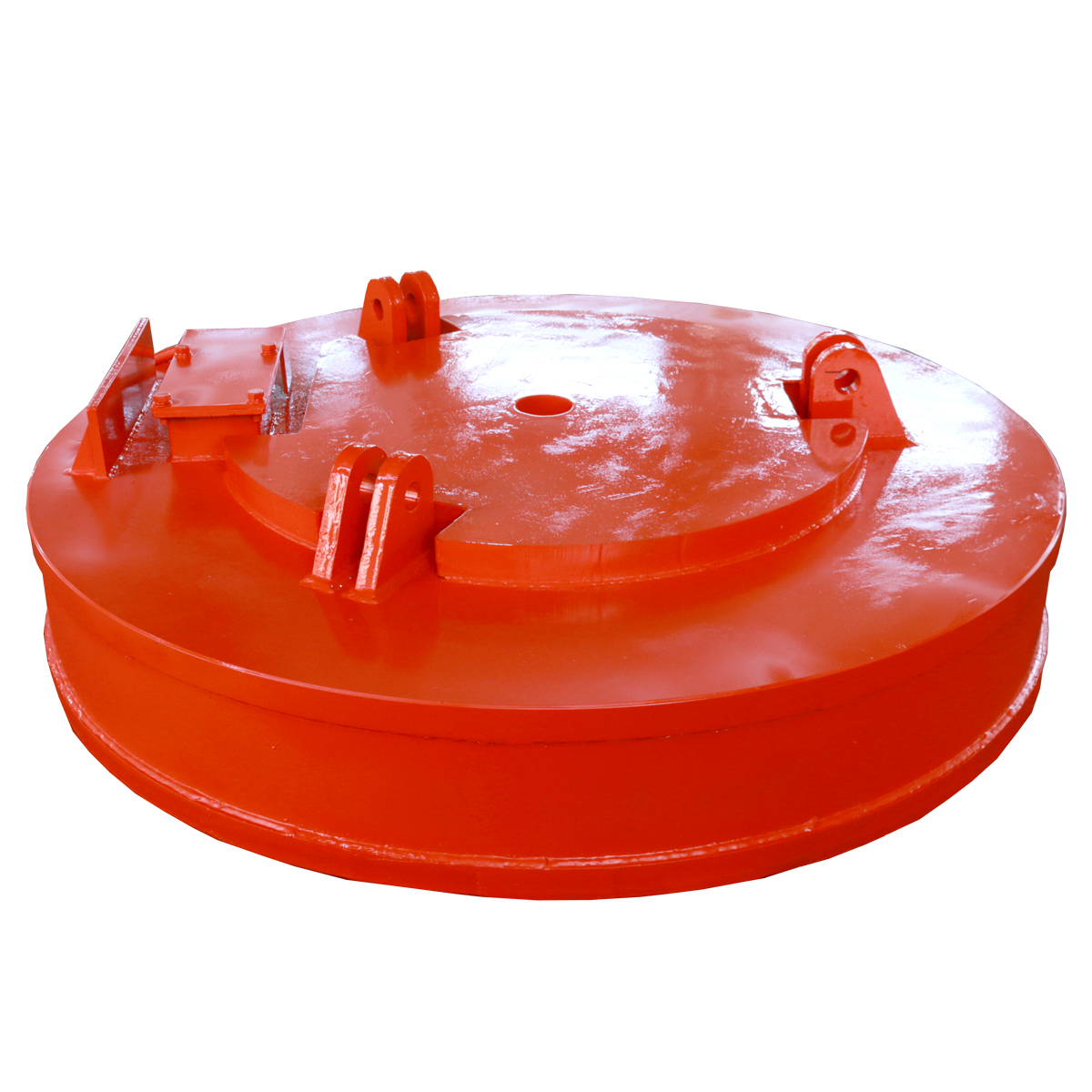

スクラップの取り扱いには、極度の機械的酷使が伴います。緩んだり、ギザギザになったり、まったく予測不可能な荷物を絶えず持ち上げます。この環境には、高度に専門化された設計が必要です。この装置は、圧縮されていない緩んだスクラップを効果的に捕捉するために、深い磁場侵入を必要とします。頑丈な外殻も必要です。高い耐衝撃性により、鉄道車両やダンプトラックとの激しい衝突から内部コイルを保護します。堅牢な鋳鋼製ハウジングは、このような過酷な屋外環境でも長寿命を保証します。
製鉄所は、連続鋳造プロセスからの材料を直接処理します。これらの鋼ビレットとスラブは信じられないほど熱いままです。極度の熱が磁場を破壊するため、標準ユニットはここで即座に故障します。特定の高温対応バージョンが必要です。エンジニアは、特殊な断熱層を使用してこれらのモデルを設計します。二重底板と放熱フィンを採用しています。これらの機能は放射熱をそらします。これらは、連続的な高温鋼の取り扱い中に構造的および磁気的完全性を維持します。
当社では、厳格なリスク回避の観点から機器のサイジングに取り組んでいます。購買ミスは企業に多大なコストをもたらし、重大な労働災害を引き起こします。
どの施設でも商用電源が故障することがあります。標準システムを使用している場合、停電時に吊り下げられた負荷はただちにドロップされます。これにより、従業員にとって致命的な危険が生じます。 Battery Backup System (BBS) を統合する必要があります。これらのシステムは絶対的な安全上の必需品です。
BBS ユニットは、停電後数ミリ秒以内に自動的に電力供給を引き継ぎます。
規定の時間枠内で吊り荷をしっかりと保持します。
この安全期間は通常 15 ～ 20 分間かかります。
これにより、クレーンのオペレータに荷物を降ろしたり、作業員を危険ゾーンから安全に排除したりするのに十分な時間が与えられます。
可能な限り最大のオプションを購入するのが安全な戦略のように思えます。実際にやってみるとかなり危険です。重いブロック用のサイズのユニットを購入しても、薄い材料に使用すると、強力な磁場が深く浸透しすぎます。意図せず、山から複数の薄い鋼片を拾うことになります。一番下の部分が空中で揺れると、予期せぬ落下が発生します。機器の磁気侵入深さと材料の正確な厚さを常に一致させてください。
電源ケーブルはマテリアルハンドリングシステムの生命線を供給します。ケーブル巻き取り設定が不適切だと、多大なトラブルが発生します。ケーブルが床に沿って引きずったり、常に絡まったり、構造梁に引っかかったりします。この激しい張力により、電源コードが切断されてしまいます。コードが切断されると、警告なしに直ちに負荷が落下します。私たちは、この問題が致命的な機器故障の主な原因であると考えています。電力線を保護するには、頑丈なスプリング駆動式または電動ケーブル リールに投資する必要があります。
メーカーを評価するときは、懐疑的で証拠に基づいたアプローチを採用する必要があります。彼らが明確な文書を提供するまで、彼らの主張を慎重に扱ってください。
発注書を発行する前に、安全性準拠の検証可能な証拠を要求する必要があります。地域のエンジニアリング基準により、厳格な製造ルールが規定されています。米国では、ASME B30.20 および BTH-1 への準拠を確認してください。欧州市場では、EN 13155 認証が必要です。評判の良い 昇降電磁石サプライヤーは、 これらの適合証明書をすぐに提供します。これらの標準をエンジニアリング プロセスに直接組み込んでいます。
理論上の容量表を額面通りに決して受け入れないでください。製造業者は完成品を物理的にテストする必要があります。特定のシリアル番号に対する個別のテスト証明書を提供する必要があります。この重要な文書には、出荷前に記録された正確な離脱力が示されています。これは、機器が負荷の下で規定の安全係数を物理的に満たしていることを証明します。
包括的なアフターマーケット サポートを提供するパートナーを探してください。工業用コンポーネントは、何年も酷使すると最終的には摩耗します。を製造するメーカーは 高品質の産業用昇降電磁石 、社内サービス センターを運営します。完全な修理、銅コイルの巻き戻し、再校正サービスを提供する必要があります。元のエンジニアとの直接のつながりにより、機器の寿命が大幅に延長されます。
すべての保証文書の細かい部分を精査してください。保証には隠れた条項が含まれていることがよくあります。除外するものを正確に評価します。乱暴なクレーンオペレーターによる衝撃による損傷は補償されますか?製造上の欠陥による電気的故障のみが対象となるのでしょうか?明確でわかりやすい保証条件は、メーカーが自信を持っていることを示しています。曖昧な用語は通常、否定された主張の前に置かれます。
正しい機器を選択するには、正確な方程式が必要です。材料の厚さ、必要なデューティ サイクル、厳格な安全係数、サプライヤーの信頼性のバランスを取る必要があります。これらの評価ステップをスキップすると、施設に重大なリスクが生じます。
最も厳しい負荷を直ちに監査することをお勧めします。最も重い、最も薄い、最も粗い材料を正確に文書化します。このデータを使用して、厳密な「最悪のシナリオ」プロファイルを作成します。このプロファイルを使用して、将来の購入決定の指針として使用できます。
弊社のエンジニアリング チームに直接お問い合わせいただくことをお勧めします。特定の負荷の寸法と運用上の課題を共有します。カスタムの安全性評価を提供します。また、お客様の施設固有の要求に合わせて特別に調整された詳細な技術仕様書をお送りすることもできます。
A: 寿命はオペレータの習慣とメンテナンスの習慣に大きく依存します。オペレーターが指定されたデューティサイクルを厳密に遵守し、重大な物理的衝撃を避ければ、よく作られたユニットは 10 ～ 15 年間使用できます。過熱は早期故障の主な原因となります。継続的な過熱により、時間の経過とともに内部コイルの絶縁が劣化します。この絶縁が破壊されるとコイルが短絡し、完全な巻き戻しまたはユニット全体の交換が必要になります。
A: はい、ただし運用には細心の注意が必要です。標準ユニットは、固体で厚いブロック向けに設計された深い磁場浸透を特徴としています。積み重ねられたプレートを持ち上げるとき、磁束は各シート間の小さな空隙を通過する必要があります。スタックの底部では保持力が大幅に弱まります。バンドを付けていないスタックを持ち上げると、底板が簡単に滑り落ちたり、持ち上げ中に落下したりする可能性があるため、重大な安全上のリスクが生じます。
A: 毎日の目視検査は引き続き重要です。電源コードに深い切り傷がないか検査し、ケーブル リールがスムーズに機械的に動作するかどうかを検査する必要があります。損傷した凹面によって危険な空隙が生じるため、底板に不均一な磨耗がないかどうかも検査する必要があります。毎月のメンテナンスには、コントロール パネルの整流器のチェックが含まれる必要があります。資格のある技術者は毎年、電気コイルに対してメガーテストを実施して、内部絶縁不良の初期兆候を検出する必要があります。
