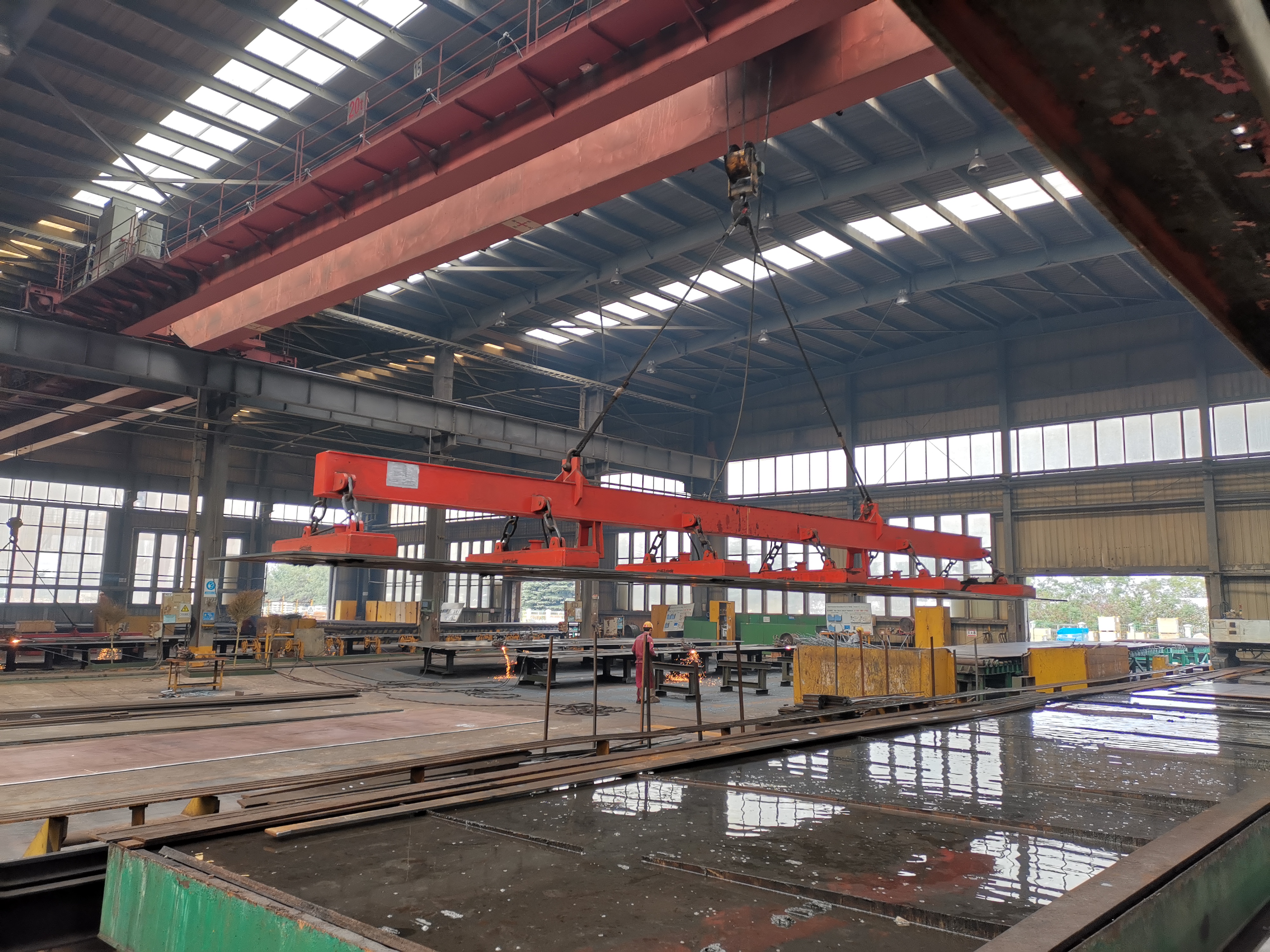

コイル状のワイヤに電流を流す施設管理者、調達チーム、産業エンジニアにとって、これらのデバイスが磁力をどのように生成し、集中させ、放出するかを理解することは非常に重要です。機器の適合性を適切に評価し、職場の厳格な安全を確保するには、この知識が必要です。 リフティング電磁石の基本的な物理学は高校で教えられますが、この原理を適用して数トンの産業用負荷を安全に移動するには、正確なエンジニアリングが必要です。
このガイドでは、産業用昇降電磁石の複雑な内部機構を詳しく説明します。私たちは生の物理学を、日常の資材取り扱いの意思決定のための実用的な評価基準に変換します。これらの基本原則を学ぶことで、運用制限をより深く理解し、コストのかかる機器の不一致を防ぎ、工場現場で回避可能な危険から従業員を保護することができます。
昇降電磁石は磁場を維持するために連続 DC 電源に依存しています。バックアップシステムが設置されていない限り、電源が遮断されると即座に負荷が解除されます。
吊り上げ能力は現実世界の変数、主に「エアギャップ」(錆、塗装、表面の凹凸) と対象物の厚さによって大きく左右されます。
温度管理は運用上の主な制約です。磁石の指定されたデューティ サイクルを超えると過熱が発生し、コイルの絶縁が劣化し、揚力が永久に低下します。
リフティング電磁石を評価するには、磁石の設置面積と極の設計 (円形、長方形、双極など) を負荷の特定の形状と合金に適合させる必要があります。
マテリアルハンドリング機器を評価するには、まず基礎的な物理学を理解する必要があります。私たちはアンペールの法則を工業レベルに拡張して、巨大な持ち上げ力を生み出します。
導線に直流 (DC) を流すと磁場が発生します。では 昇降電磁石、エンジニアが銅線またはアルミニウム線をしっかりと巻き付けて巨大なコイルを作ります。このきつめのコイル巻きにより磁場が集中します。より高い電流またはより多くのワイヤの巻き数に比例して、より強い磁力が生成されます。しかし、空のコイルだけでは重い鋼板を持ち上げることはできません。力を増幅して方向付けるには媒体が必要です。
エンジニアはワイヤーコイルの内側に固体のスチールコアを配置します。この内部コアは大規模なアンプとして機能します。電気がコイルを流れると、磁場によって鋼鉄コア内の原子ドメインが整列します。この配置により、磁場の強度が指数関数的に増加します。
コア材料は、「低磁気保持率」と呼ばれる特定の物理的特性を備えている必要があります。この用語は、電力を切ると鋼鉄が即座に磁性を失う必要があることを意味します。保持力が高いと、コアが磁化されたままになります。そうなると、オペレーターは正確に負荷を落とすことができなくなります。磁石がわずかに作動したままであるために、スクラップヤードのクレーンが細断された金属を放出できないことを想像してください。保持力が低いため、コントローラーが電圧をカットした瞬間に即座にクリーンなリリースが保証されます。

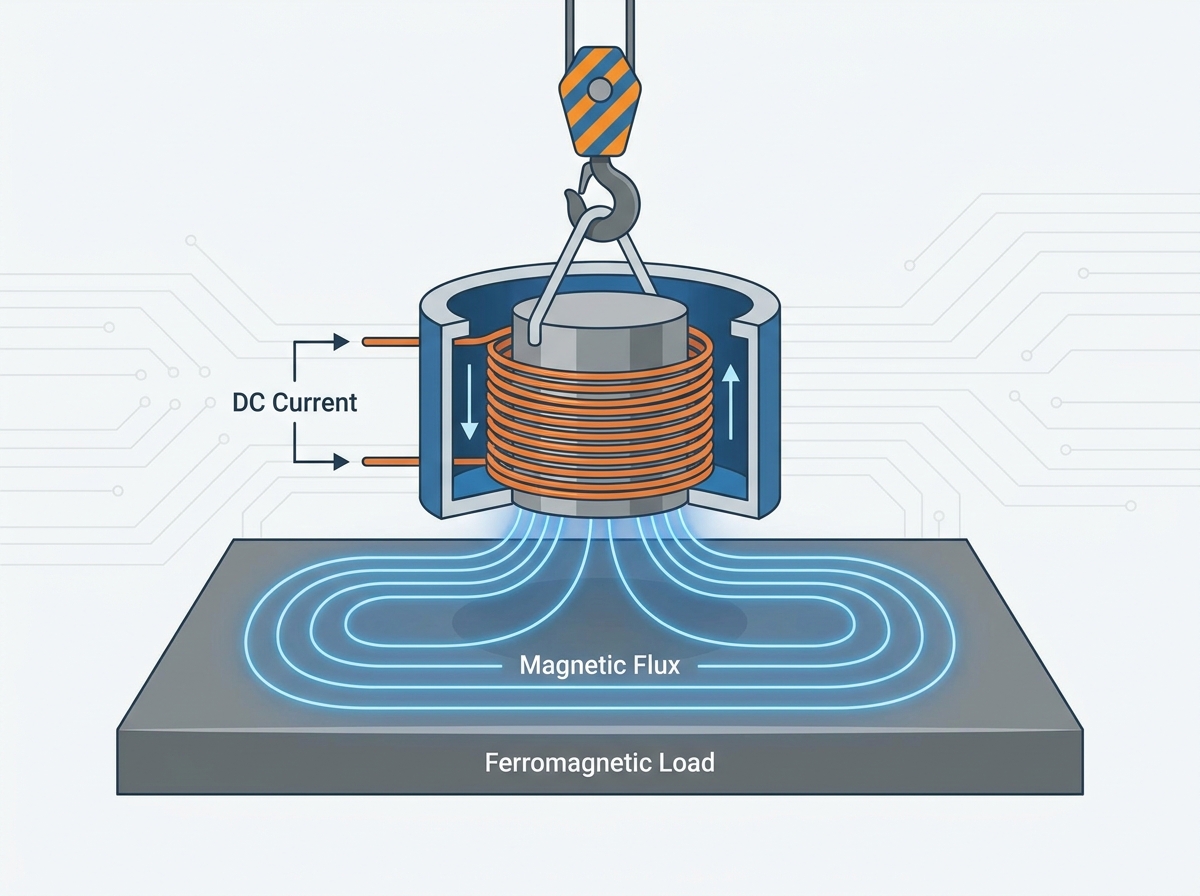

電磁石は開いた磁気回路として機能し、それ自体を閉じる方法を探します。重いスチール製のハウジングは、磁束線を磁石の底面に向かって下向きに向けます。鋼製の負荷をその下に置くと、磁束線が負荷に入り、負荷の中を通って磁石の反対側の極に戻ります。負荷は事実上、磁石の閉回路の一時的な物理部分になります。この磁束線のシームレスな流れが、重い負荷を磁石の面に拘束します。
昇降電磁石 内のすべての構造コンポーネントは 特定の目的を果たします。これらのユニットは、繊細な電気的完全性を維持しながら、極度の物理的虐待に耐える必要があります。
コイル材料の選択は、性能、サイズ、重量に大きな影響を与えます。メーカーは通常 2 つのオプションを提供します。
銅コイルは優れた導電性を実現します。アルミニウムと比較して、平方インチあたりにより多くの磁力を生成します。この高い効率により、エンジニアはより小型でコンパクトな磁石を設計できます。設置面積が小さいことは、スペースが限られている場合、またはクレーンの耐荷重が厳しい場合に非常に有利です。
アルミニウム コイルは、軽量でコスト効率の高い代替品を提供します。ただし、アルミニウムは導電率が低くなります。銅製ユニットと同じ持ち上げ力を実現するには、アルミニウム コイルではより多くのワイヤの巻き付けが必要になります。この必要性により、外側のハウジングが物理的に大きくなります。どちらの材料も適切に機能しますが、選択は特定のクレーンの能力と操作スペースによって異なります。
表 1: 銅コイルとアルミニウムコイルの特性
特徴 | 銅コイル | アルミコイル |
|---|---|---|
導電率 | 高い | より低い |
物理的なフットプリント | コンパクト | 大きい・かさばる |
体重プロファイル | 立方インチあたりの重量が重い | 大規模なビルド向けに全体的に軽量化 |
電気コイルは激しい熱を発生します。さらに、クレーンオペレーターは雨や雪の屋外でこれらの磁石を頻繁に使用します。内部配線を保護するために、メーカーはハウジング内の空きスペースを特殊なエポキシ樹脂またはポッティングコンパウンドで充填します。
これらの化合物は 3 つの重要な機能を果たします。
ワイヤーコイルを所定の位置にしっかりとロックし、日常の振動による微小な摩耗を防ぎます。
これらは湿気の侵入に対する侵入不可能な障壁を形成し、内部短絡を防ぎます。
それらは熱橋として機能します。コンパウンドは内側のコイルから熱を吸収し、それを外側のケーシングに伝え、そこで周囲の空気中に安全に放散します。
リフティングマグネットは本質的に巨大なハンマーとして機能します。オペレーターは日常的に、ギザギザの金属くずの山や厚い鋼板の上に直接それを落とします。底部プレートはバンプ面と呼ばれることがあり、繰り返しの強い衝撃による物理的接触に耐えます。メーカーは通常、この底部プレートを高マンガン鋼から鍛造します。マンガン鋼は実際に衝撃を受けると加工硬化します。叩けば叩くほど表面は硬くなります。この耐久性により、激しいマテリアルハンドリング作業中に内部コイルが潰れるのを防ぎます。
工業用昇降電磁石は、標準の壁コンセントに差し込むだけでは機能しません。特殊な外部インフラストラクチャが必要です。施設には、交流 (AC) グリッド電力を磁石が必要とする直流 (DC) 電力に変換するための強力な整流器を設置する必要があります。さらに、最新のセットアップでは、可変電圧機能を備えた高度なコントローラーが利用されています。可変電圧コントローラーを使用すると、オペレーターは磁場を部分的に減らすことができます。このテクニックは、荷物全体を一度に落とすのではなく、3 枚重ねた鋼板から 1 枚の鋼板を落とす必要がある場合に非常に役立ちます。
適切な機器を選択するには、光沢のあるマーケティングパンフレットに目を通す必要があります。メーカーの理論上の吊り上げ能力が、砂だらけの工場フロアの現実と一致することはほとんどありません。
メーカーの「定格容量」には注意して対処する必要があります。試験施設は、完全に理想的な条件下でこの理論上の最大値を計算します。清潔で平らな極厚の低炭素鋼ブロックが使用されています。テスト用磁石は 100% の面接触を実現します。
現実の世界では、理想的な状況に遭遇することはほとんどありません。エアギャップを考慮する必要があります。エアギャップは、磁石のバンプ面を負荷の裸鋼から分離する物理的な障壁です。一般的なエアギャップには次のようなものがあります。
重工業用塗料またはエポキシコーティング。
錆や酸化の厚い層。
鍛造工程で残るミルスケール。
凹凸のある面、波形の形状、板の反り。
たとえ 1 ミリメートルのエアギャップでも磁気回路が大きく変化する可能性があります。磁束線は非磁性の障壁を飛び越えようとします。その結果、空隙により磁石の実際の揚力が指数関数的に減少します。常に、一般的な荷重の最悪の場合の表面状態に基づいて作業荷重制限 (WLL) を計算してください。
磁場が通過するには、一定量の鋼が必要です。深磁場電磁石を使用して非常に薄いシートメタルを持ち上げようとすると、磁気飽和として知られる現象が発生します。薄い材料では、磁石が生成するすべての磁束線を保持することはできません。
飽和が発生すると、過剰な磁束が薄い金属板を「突き抜け」、その下の空気中に漏れ出します。フラックスが負荷内に十分に含まれないため、把握力が大幅に低下します。磁石は厚さ 10 インチの巨大なブロックをうまく持ち上げるかもしれませんが、まったく同じ合金の 1/8 インチのシートを落とすことはできます。施設で薄い材料を扱う場合は、浅磁場磁石の設計を指定する必要があります。これらの特殊な磁石は、薄い金属層内に閉じ込められたままになる、広くて浅い磁束パターンを生成します。
磁気リフティングにおけるエンジニアリング上の最も一般的な問題点は依然として発熱です。銅またはアルミニウムのコイル内の電気抵抗により、磁石が通電されている間、一定の熱が発生します。デューティサイクルと呼ばれる指標を使用して、電磁石の動作限界を測定します。
デューティ サイクルは、壊滅的な過熱を防ぐために必要な「オン」時間と「オフ」時間の比率を定義します。 「50% デューティ サイクル」とは、磁石に 10 分間通電できるが、その後 10 分間休止して冷却する必要があることを意味します。 「75% デューティ サイクル」により、より長いバースト動作が可能になります。
また、コールドリフティング能力とホットリフティング能力の違いも理解する必要があります。室温の磁石 (冷磁石) は、ピークの電気効率で動作します。可能な限り最高の吊り上げ能力を発揮します。ただし、シフト中にコイルが加熱されると、電気抵抗が増加します。この抵抗の増加により電流が減少し、磁気揚力が直接減少します。常にに基づいて磁石を仕様する必要があります 高温時の動作パラメータ 。冷却能力に基づいて機器のサイズを決定すると、長くて忙しいシフトの終わりに必然的に負荷が低下します。
標準的な電磁石が重工業の主流となっていますが、利用可能な唯一の解決策ではありません。代替案を評価することは、特定のアプリケーションに最も安全で最も効率的なツールを確実に導入するのに役立ちます。
グラフ: 磁気リフティング ソリューションの比較
テクノロジーの種類 | 動作の仕組み | ベストユースケース | 主な欠点 |
|---|---|---|---|
標準電磁石 | 継続的な DC 電力によりフィールドが生成されます。 | スクラップ処理、高周波変動荷重。 | 消費電力が高い。停電すると負荷が低下します。 |
永久電磁石 (EPM) | 短い電気パルスにより内部磁石の極性が反転します。 | 平らな鋼板、フェイルセーフ環境。 | 初期費用が高くなります。緩んだスクラップではパフォーマンスが低下します。 |
永久リフティングマグネット | 手動の機械式レバーが内部の磁石を動かします。 | 機械工場、局所的な軽作業。 | 重量のある天井クレーンの操作には拡張性がありません。 |
標準ユニットは比類のない多用途性を提供します。これらは、スクラップ金属の取り扱い、緩い旋削加工の移動、および迅速かつ頻繁な接続と取り外しが必要なシナリオに最適な選択肢です。ただし、継続的に電力が消費され、長時間のシフトではかなりの熱が発生します。
EPM は、永久磁石と電磁石の最良の特性を組み合わせています。短く強力な電気パルスを使用して、内部の永久磁石の極性を反転します。この素早いパルスにより、デバイスが「オン」または「オフ」になります。実際のリフト中には、電力は必要ありません。輸送中に電力を消費しないため、熱も発生せず、完全にフェールセーフです。施設が停電しても、EPM は無期限に制御を維持します。 EPM は安全性が高い一方で、一般に高価であり、緩んだ不規則なスクラップ金属の処理に必要な深視野への侵入が不足しています。
これらの装置では、磁場を作動させるためにオペレーターが機械式レバーを物理的に引く必要があります。外部電源は必要ありません。単一のビレットを CNC マシンにロードするなど、局所的な軽量の持ち上げ作業に最適です。ただし、手動で作動させる必要があるため、遠隔での重量物のクレーン操作にはまったく適していません。
重量のある磁気吊り上げ装置を導入すると、重大な運用上の危険が生じます。厳格な安全プロトコルとインフラストラクチャのアップグレードを通じて、これらのリスクを積極的に管理する必要があります。
標準的な電磁石に関連する主なビジネスおよび安全上のリスクは、突然の停電です。送電網の電力が途絶えると、磁場は瞬時に崩壊し、クレーンは何の警告もなく数トンの荷物を落とします。この壊滅的なリスクを軽減するために、産業施設は無停電電源装置 (UPS) または専用のバッテリー バックアップ システムを統合する必要があります。準拠したバックアップ システムは、停止中に少なくとも 10 ～ 20 分の保持時間を提供します。この重要な窓により、クレーンのオペレーターはバッテリーが消耗する前に吊り荷を安全に床に下ろすことができます。
クレーンラインを通る電力ケーブルは、物理的損傷に対して非常に脆弱です。絶えず曲げたり伸ばしたり、鋭い金属の端にさらしたりすると、極度の磨耗が発生します。ケーブルが損傷すると、深刻な電圧降下が発生し、時間の経過とともに磁気揚力がわずかに弱まります。ケーブルが完全に切断されると、直ちに短絡が発生し、負荷が低下します。堅牢なケーブル リール システムを実装し、すべての電線管の毎日の目視検査を実施する必要があります。
すべての条件下で 100% のフェイルセーフを備えた磁気リフティング システムは存在しないという前提に基づいて操作する必要があります。安全性の遵守には厳格な管理管理が必要です。管理者は、吊り上げ経路全体の下に厳格な「立ち入り禁止」ゾーンを設けなければなりません。人員は磁気的に吊り下げられた荷物の下を決して歩かないでください。さらに、保守チームはメガー試験装置を使用して磁石の絶縁抵抗の定期的な試験を実施する必要があります。定期的なメガーテストにより、動作障害が発生するずっと前に、内部コイル絶縁の劣化が特定されます。
昇降 電磁石 は、単なる機械ツールではなく、複雑な統合システムです。その日々のパフォーマンスは、電力入力、熱管理、変動する負荷条件の継続的な微妙なバランスに依存しています。これらの変数を誤解すると、運用効率と施設の安全性の両方が損なわれます。
ベンダーの見積もりを依頼する前に、包括的な負荷監査を実施することを購入者に強くお勧めします。材料の種類、正確な厚さ、典型的な表面状態、および必要な稼働時間を文書化します。このデータを使用して、サプライヤーに透明性を要求します。理論上の「低温」最大値のみを宣伝するメーカーではなく、「高温」の吊り上げ能力に関する明確なデータを提供するメーカーを候補リストに入れてください。適切に仕様化された磁石により、信頼性の高い材料の流れが保証され、予期せぬダウンタイムから収益を保護します。
A: 電力が印加されている間、ワイヤ コイル内の電気抵抗により継続的に熱が発生します。エンジニアは、厳格な動作デューティ サイクルを遵守することで、この熱を管理します。また、ハウジング内には特殊な放熱ポッティングコンパウンドも使用されています。磁石のサイズを正しく設定すると、磁石が常に最大電圧で動作することがなくなり、動作温度を安全な制限内に保つことができます。
A: いいえ。これらのデバイスはターゲット負荷の透磁率に完全に依存しています。オーステナイト系ステンレス鋼、アルミニウム、銅、真鍮には、磁気回路を閉じるのに必要な原子構造がありません。磁束線が磁束線と噛み合うことができず、揚力がゼロになります。
A: 電力が継続的に供給されないと、磁場は即座に崩壊し、負荷は即座に低下します。この極めて危険なため、産業用クレーンのセットアップには統合されたバッテリー バックアップ システムまたは UPS ユニットが必要です。これらのバックアップは負荷をしっかりと保持し、送電網の緊急時にオペレーターが安全に負荷を下げる時間を与えます。
A: 残留磁気とは、電源を切った後にコア内に残る磁気の吸引力のことです。軽い荷重や切粉が磁石面に付着する可能性があります。高品質のコントローラーは、コイルに短い逆電流パルスを送信することでこの問題を解決します。このパルスは残留磁気を除去し、負荷を確実かつ瞬時に確実に低下させます。
